使用 LTC2377CMS-16、16 位、500ksps SAR ADC 的典型應用

使用 Analog Devices 的 LTC2377CMS-16 的參考設計

設計簡介

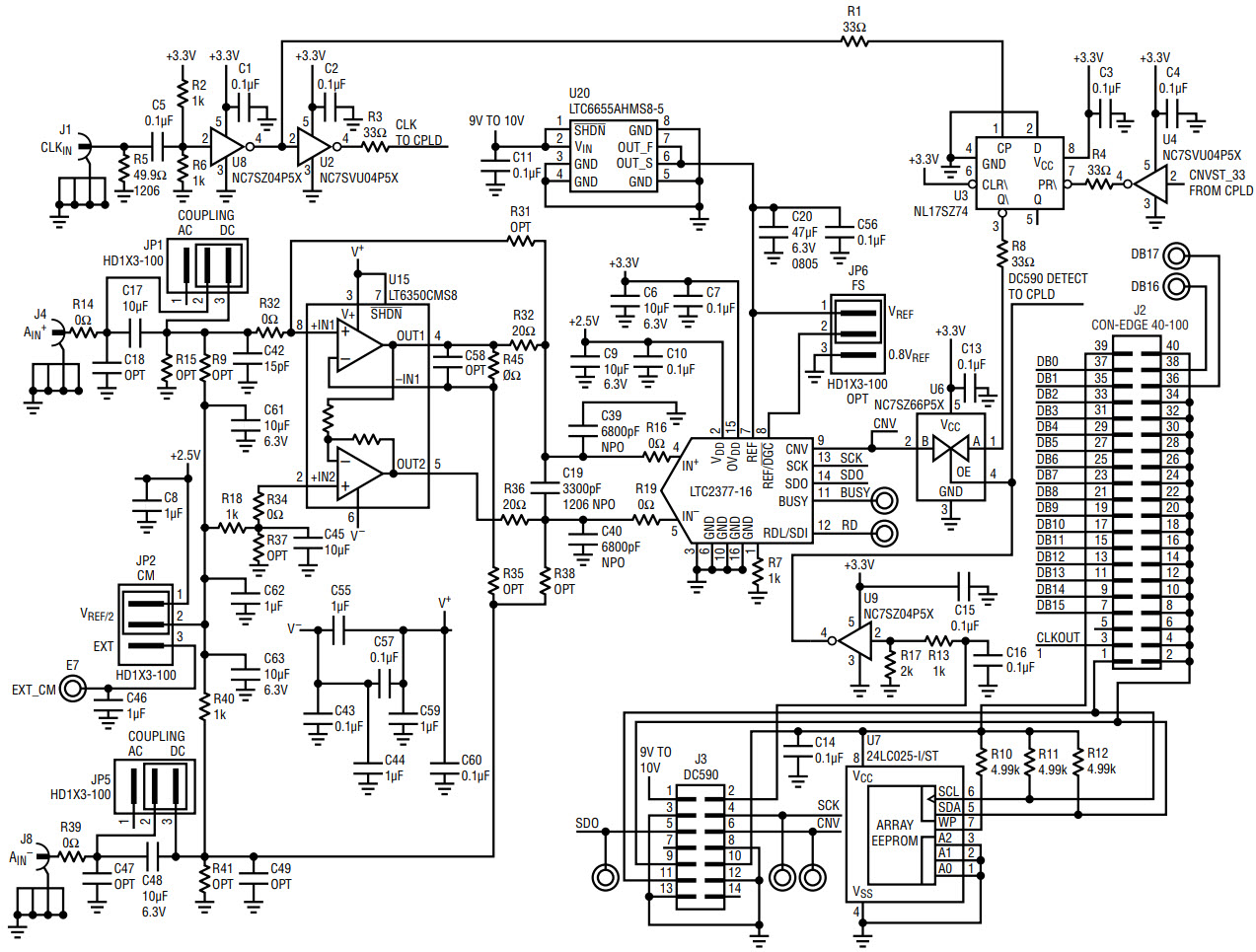

使用 LTC2377CMS-16、16 位、500ksps SAR ADC 的典型應用。 LTC2377-16 采用 2.5V 電源供電，具有 ±VREF 全差分輸入范圍，VREF 范圍為 2.5 至 5.1V。 LTC2377-16 的功耗僅為 6.8mW，并實現 ±0.5LSB INL 最大值，在 16 位時無漏碼，SNR 為 97dB

說明

Typical Application Using LTC2377CMS-16, 16-Bit, 500ksps SAR ADC. Operating from a 2.5V supply, the LTC2377-16 has a ±VREF fully differential input range with VREF ranging from 2.5 to 5.1V. The LTC2377-16 consumes only 6.8mW and achieves ±0.5LSB INL maximum, no missing codes at 16 bits with 97dB SNR

主要特色

ADC Resolution

16 Bit
ADC Sampling Rate

500K SPS
