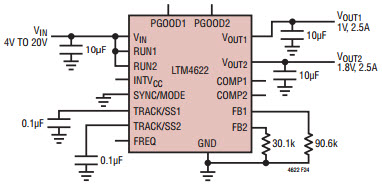

LTM4622EV 4 至 20Vin、1V 和 1.8V 輸出、2.5A 降壓模塊穩壓器的典型應用電路

使用 Analog Devices 的 LTM4622EV 的參考設計

設計簡介

LTM4622EV 2.5A 降壓模塊穩壓器的 4 至 20Vin、1V 和 1.8V 輸出的典型應用電路。 LTM4622 是一款完整的雙路 2.5A 降壓開關模式模塊（微型模塊）穩壓器。封裝中包括開關控制器、功率 FET、電感器和支持組件。 LTM4622 在 3.6V 至 20V 的輸入電壓范圍內工作，支持 0.6V 至 5.5V 的輸出電壓范圍（由單個外部電阻器設置）

說明

Typical Application Circuit for LTM4622EV 4 to 20Vin, 1V and 1.8V Outputs at 2.5A Step-Down Module Regulator. The LTM4622 is a complete dual 2.5A step-down switching mode Module (micro module) regulator. Included in the package are the switching controller, power FETs, inductor and support components. Operating over an input voltage range of 3.6V to 20V, the LTM4622 supports an output voltage range of 0.6V to 5.5V, set by a single external resistor

主要特色

Conversion Type

DC to DC
Input Voltage

4 to 20 V
Output Voltage

1|1.8 V
Output Current

2.5 A
Topology

Buck

相關文檔

ltm4622

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTM4622EV#PBF	DC to DC Converter and Switching Regulator Module	Module DC-DC 2-OUT 0.6V to 5.5V 2.5A/2.5A 25-Pin LGA Tray	點擊下載
