具有低噪聲旁路的 LTM8057IY 12V 反激式轉換器的典型應用電路

使用 Analog Devices 的 LTM8057IY 的參考設計

設計簡介

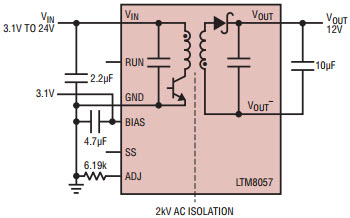

具有低噪聲旁路的 LTM8057IY 12V 反激式轉換器的典型應用電路。 LTM8057 是一款 2kV AC 隔離式反激式模塊 DC/DC 轉換器。包裝中包含開關控制器、電源開關、變壓器和所有支持組件

Typical Application Circuit for LTM8057IY 12V Flyback Converter with Low Noise Bypass. The LTM8057 is a 2kV AC isolated flyback Module DC/DC converter. Included in the package are the switching controller, power switches, transformer and all support components

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTM8057IY	DC to DC Converter and Switching Regulator Module	Module DC-DC 1-OUT 2.5V to 12V 0.44A 1.5W Automotive 38-Pin BGA Tray	點擊下載
LTM8057IY#PBF	DC to DC Converter and Switching Regulator Module	Module DC-DC 1-OUT 2.5V to 12V 0.44A 1.5W Automotive 38-Pin BGA Tray	點擊下載
