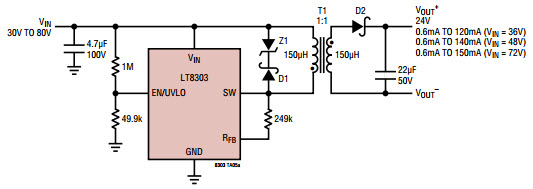

LT8303ES5 30 至 80Vin、24Vout 隔離反激式轉換器的典型應用電路

使用 Analog Devices 的 LT8303ES5 的參考設計

設計簡介

LT8303ES5 30 至 80 Vin、24Vout 隔離式反激轉換器的典型應用電路。 LT8303 是一款微功率高壓隔離式反激式轉換器。通過直接從初級側反激波形采樣隔離輸出電壓，該器件無需第三繞組或光隔離器進行調節

Typical Application Circuit for LT8303ES5 30 to 80 Vin, 24Vout Isolated Flyback Converter. The LT8303 is a micropower high voltage isolated flyback converter. By sampling the isolated output voltage directly from the primary-side flyback waveform, the part requires no third winding or opto-isolator for regulation

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT8303ES5#TRMPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Flyback 380kHz Automotive 5-Pin TSOT-23 T/R	點擊下載
LT8303ES5#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Flyback 380kHz Automotive 5-Pin TSOT-23 T/R	點擊下載
LT8303ES5#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Flyback 380kHz Automotive 5-Pin TSOT-23 T/R	點擊下載
