LT2940CDD 28V 電源到頻率轉換器的典型應用電路

使用 Analog Devices 的 LT2940CDD 的參考設計

設計簡介

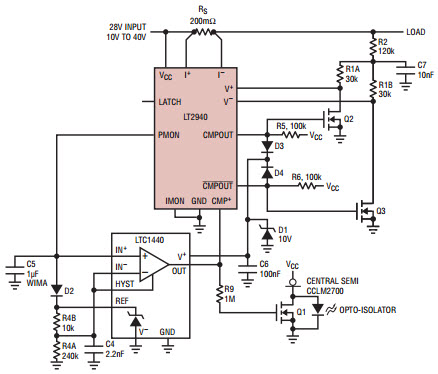

LT2940CDD 28V 電源頻率轉換器的典型應用電路。 LT2940 測量高側電流和差分電壓，將它們相乘并輸出與瞬時功率成比例的電流。四象限乘法器和推挽輸出級可以正確處理雙向高端電流和雙極性??電壓差，從而使 LT2940 能夠指示正向和反向功率流

說明

Typical Application Circuit for LT2940CDD 28V Power to Frequency Converter. The LT2940 measures a high side current and a differential voltage, multiplies them and outputs a current proportional to instantaneous power. Bidirectional high side currents and bipolar voltage differences are correctly handled by the four-quadrant multiplier and push-pull output stage, which allows the LT2940 to indicate forward and reverse power flow
