LTC3630MPDHC 5V 至 65V 輸入至 5V 輸出、高效率、500mA 穩壓器的典型應用電路

使用 Analog Devices 的 LTC3630MPDHC 的參考設計

設計簡介

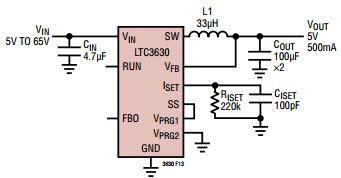

LTC3630MPDHC 5V 至 65V 輸入至 5V 輸出、高效率、500mA 穩壓器的典型應用電路。 LTC3630 是一款高效降壓 DC/DC 轉換器，具有內部高側和同步電源開關，僅消耗 12 uA 典型 DC 電源電流，同時在空載時保持穩壓輸出電壓

Typical Application Circuit for LTC3630MPDHC 5V to 65V Input to 5V Output, High Efficiency, 500mA Regulator. The LTC3630 is a high efficiency step-down DC/DC converter with internal high side and synchronous power switches that draws only 12 uA typical DC supply current while maintaining a regulated output voltage at no load

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3630MPDHC#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 65V Synchronous Step Down Single-Out 0.8V to 65V 0.5A Automotive 16-Pin DFN EP Tube	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
