采用單端 15V 輸入電源的 LTC3265EDHC 低功率 ±20V 電??源的典型應用電路

使用 Analog Devices 的 LTC3265EDHC 的參考設計

設計簡介

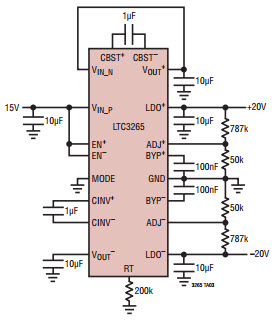

采用單端 15V 輸入電源的 LTC3265EDHC 低功耗 ±20V 電??源的典型應用電路。 LTC3265 是一款低噪聲雙極性輸出電源，包括一個升壓電荷泵、一個反相電荷泵以及兩個低噪聲正負 LDO 后置穩壓器。升壓電荷泵為正 LDO 后置穩壓器供電，而反相電荷泵為負 LDO 穩壓器供電

說明

Typical Application Circuit for LTC3265EDHC Low Power ±20V Power Supply from a Single-Ended 15V Input Supply. The LTC3265 is a low noise dual polarity output power supply including a boost charge pump, an inverting charge pump and two low noise positive and negative LDO post regulators. The boost charge pump powers the positive LDO post regulator while the inverting charge pump powers the negative LDO regulator

主要特色

Conversion Type

DC to DC
Input Voltage

15 V
Output Voltage

±20 V
Topology

Boost- Inverting

相關文檔

64646956

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3265EDHC#TRPBF	Charge Pump	Charge Pump INV/STPUP 9V to 32V/-4.5V to -32V 50mA Automotive 18-Pin DFN EP T/R	點擊下載
LTC3265EDHC#PBF	Charge Pump	Charge Pump INV/STPUP 9V to 32V/-4.5V to -32V 50mA Automotive 18-Pin DFN EP Tube	點擊下載
