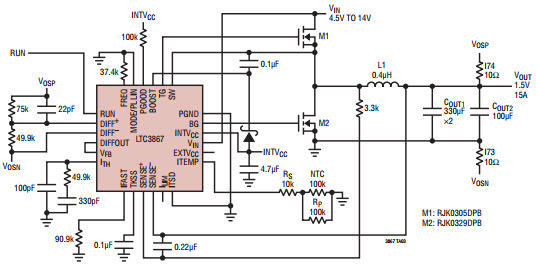

具有 DCR 檢測、非線性控制和 DCR 溫度補償的 LTC3867EUF 1.5V、15A 輸出的典型應用電路

使用 Analog Devices 的 LTC3867EUF 的參考設計

設計簡介

具有 DCR 檢測、非線性控制和 DCR 溫度補償功能的 LTC3867EUF 1.5V、15A 輸出的典型應用電路。 LTC3867 是一款電流模式同步降壓型開關穩壓器控制器，可驅動所有 N 溝道功率 MOSFET 級

Typical Application Circuit for LTC3867EUF 1.5V, 15A Output with DCR Sense, Nonlinear Control and DCR Temperature Compensation. The LTC3867 is a current mode synchronous step-down switching regulator controller that drives all N-channel power MOSFET stages

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3867EUF#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 1200kHz Automotive 24-Pin QFN EP T/R	點擊下載
LTC3867EUF#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 1200kHz Automotive 24-Pin QFN EP Tube	點擊下載
