使用 Analog Devices 的 LTC3130IMSE-1 的參考設計

LTC3130IMSE-1 低噪聲、寬輸入電壓范圍 5V 轉換器的典型應用

設計簡介

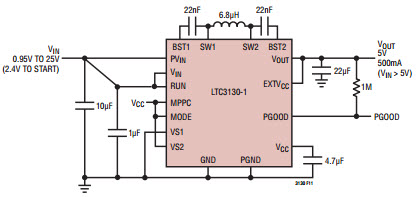

LTC3130IMSE-1 低噪聲、寬 VIN 范圍 5V 轉換器的典型應用。 LTC3130-1 是一款高效率、低噪聲、600mA 降壓-升壓型轉換器，具有寬 Vin 和 Vout 范圍。為了在輕負載下實現高效率運行，可以選擇突發模式運行，將靜態電流降低至僅 1.6uA

說明

Typical Application for LTC3130IMSE-1 Low Noise, Wide VIN Range 5V Converter. The LTC3130-1 is a high efficiency, low noise, 600mA buck-boost converters with wide Vin and Vout ranges. For high efficiency operation at light loads, Burst Mode operation can be selected, reducing the quiescent current to just 1.6uA

主要特色

Conversion Type

DC to DC
Input Voltage

2.4 to 25 V
Output Voltage

5 V
Output Current

0.5 A
Efficiency

95 %
Topology

Buck Boost
