LT3574EMS 演示板，無光耦合器的隔離式反激式轉換器

使用 Analog Devices 的 LT3574EMS 的參考設計

設計簡介

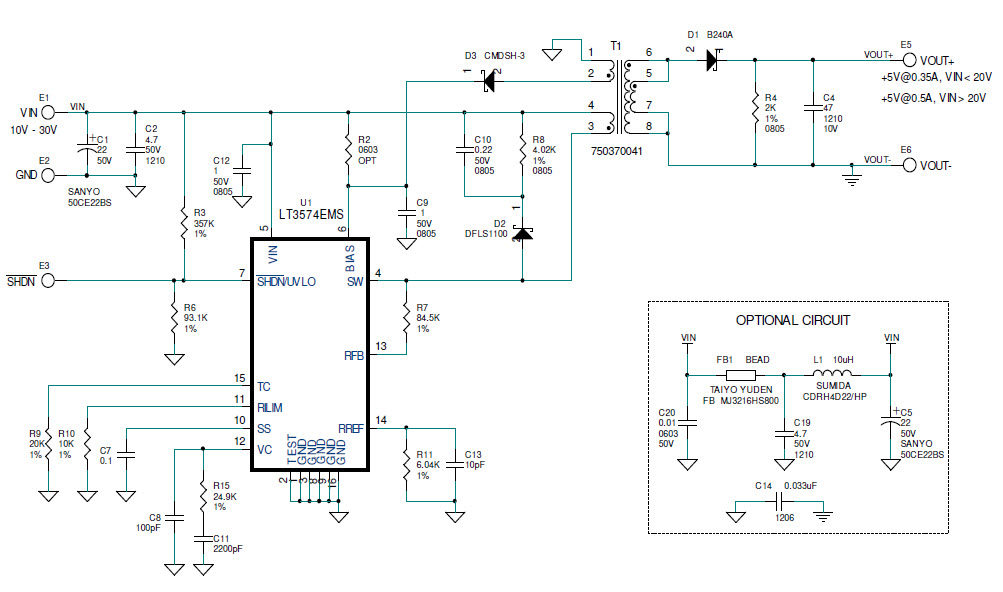

演示電路 DC1636A 是一款采用 LT3574 的隔離式反激式轉換器。該演示電路設計用于從 10V 至 30V 輸入輸出 5.0V。輸入電壓高于20V時輸出電流可達0.5A

Demonstration circuit DC1636A is an isolated flyback converter featuring LT3574. The demo circuit is designed for 5.0V output from a 10V to 30V input. The output current is up to 0.5A when the input voltage is higher than 20V

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3574EMS#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 40V Non-Inv/Inv/Step Up/Step Down Single-Out 5V 0.35A Automotive 16-Pin MSOP T/R	點擊下載
LT3574EMS#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 40V Non-Inv/Inv/Step Up/Step Down Single-Out 5V 0.35A Automotive 16-Pin MSOP Tube	點擊下載
