LTC3446 演示板，具有雙 VLDO 穩壓器的單片同步降壓穩壓器

使用 Analog Devices 的 LTC3446EDE 的參考設計

設計簡介

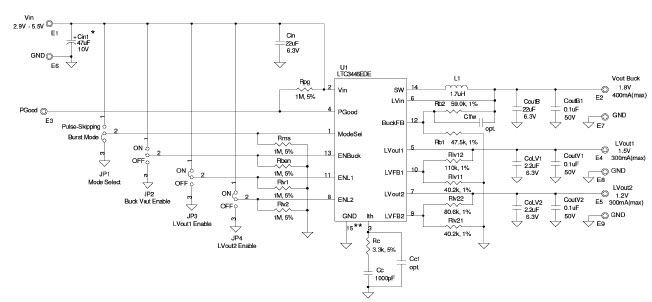

演示電路 DC893A 是一款三路輸出轉換器，采用 LTC3446 單片同步降壓穩壓器和雙極低壓差線性穩壓器 (VLDO)。 DC893A 的輸入電壓范圍為 2.7V 至 5.5V，每個輸出能夠提供高達 300mA 的負載電流

Demonstration circuit DC893A is a triple output converter, using the LTC3446 monolithic synchronous buck regulator with dual very low drop-out linear regulators (VLDOs). The DC893A has an input voltage range of 2.7V to 5.5V, and is capable of delivering up to 300mA of load current on each output

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3446EDE#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.7V to 5.5V Synchronous Step Down Triple-Out 0.8V to 5.5V 0.3A Automotive 14-Pin DFN EP Tube	點擊下載
LTC3446EDE#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.7V to 5.5V Synchronous Step Down Triple-Out 0.8V to 5.5V 0.3A Automotive 14-Pin DFN EP T/R	點擊下載
