LTC3860 的典型應用 - 雙路、多相降壓型電壓模式 DC/DC 控制器，具有均流功能

使用 Analog Devices 的 LTC3860 的參考設計

設計簡介

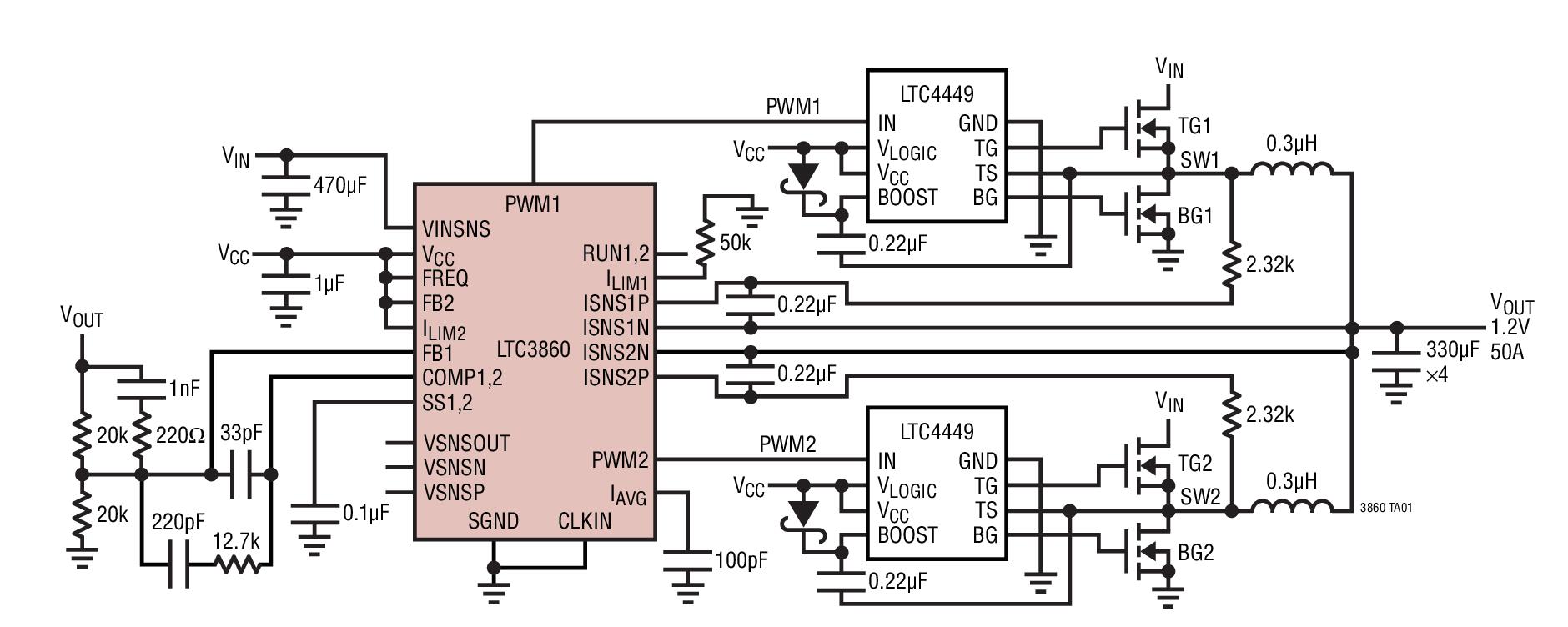

LTC3860 的典型應用 - 具有均流功能的雙路、多相降壓模式 DC/DC 控制器。 LTC3860 是一款雙路多相同步降壓型開關穩壓器控制器，適用于大電流分布式電源系統、數字信號處理器以及其他電信和工業 DC/DC 電源。它采用恒定頻率電壓模式架構，結合極低失調、高帶寬誤差放大器和遠程輸出檢測差分放大器，以實現出色的瞬態響應和輸出調節

說明

Typical Application for LTC3860 - Dual, Multiphase Step-Down Voltage Mode DC/DC Controller with Current Sharing. The LTC3860 is a dual, Poly-Phase synchronous stepdown switching regulator controller for high current distributed power systems, digital signal processors, and other telecom and industrial DC/DC power supplies. It uses a constant frequency voltage mode architecture combined with very low offset, high bandwidth error amplifiers and a remote output sense differential amplifier for excellent transient response and output regulation

主要特色

Conversion Type

DC to DC
Input Voltage

3 to 24 V
Output Current

50 A
Topology

Buck

參考設計下載

QFN32UH5X5 CAD/Foot Print

相關文檔

3860fc

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3860EUH#TRPBF	PWM and Resonant Controllers	Voltage Mode PWM Controller 0.6V to 5V 240A 250kHz to 1250kHz 32-Pin QFN EP T/R	點擊下載
LTC3860IUH#PBF	PWM and Resonant Controllers	Voltage Mode PWM Controller 0.6V to 5V 240A 250kHz to 1250kHz 32-Pin QFN EP Tube	點擊下載
LTC3860EUH#PBF	PWM and Resonant Controllers	Voltage Mode PWM Controller 0.6V to 5V 240A 250kHz to 1250kHz 32-Pin QFN EP Tube	點擊下載
LTC3860IUH#TRPBF	PWM and Resonant Controllers	Voltage Mode PWM Controller 0.6V to 5V 240A 250kHz to 1250kHz 32-Pin QFN EP T/R	點擊下載
