使用 LTC1709 的 42A AMD Athlon 微處理器電源

使用 Analog Devices 的 LTC1709EG-8 的參考設計

設計簡介

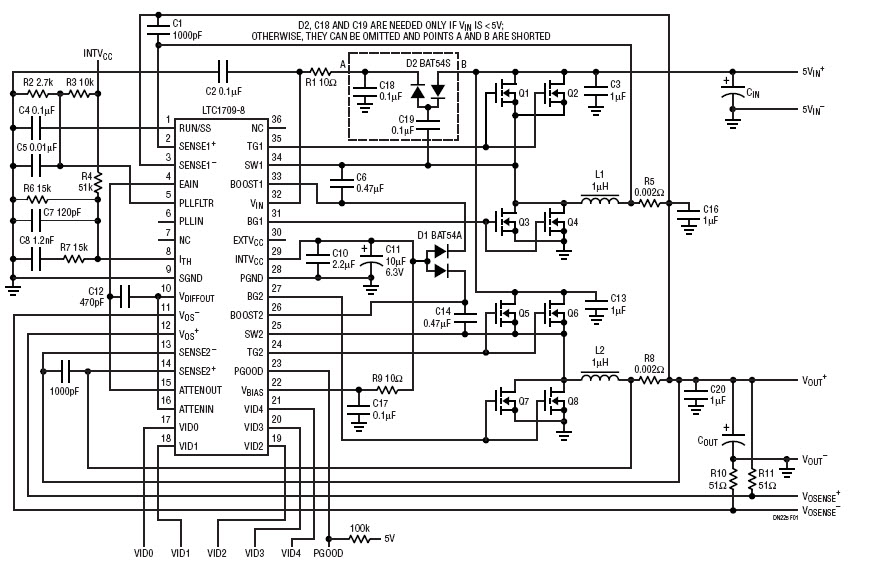

電路顯示了用于 AMD Athlon 微處理器的 LTC1709-8、42A 電源。只需一個 IC、八個微型 SO-8 MOSFET 和兩個 1mH 薄型表面貼裝電感器，即可在 5V 輸入和 1.6V/42A 輸出下實現 86% 的效率

Circuit shows LTC1709-8, 42A power supply for the AMD Athlon Microprocessor. With only one IC, eight tiny SO-8 MOSFETs and two 1mH low profile surface mount inductors, an efficiency of 86% is achieved for a 5V input and a 1.6V/42A output
