LTC1736、LTC1772、LTC1762 演示板、低成本 VRM（英特爾）、7.5 至 24Vin、1.3V 至 1.6Vout @ 14A、1.5Vout @ 0.12 至 2.5A、2.5Vout @ 0.15A

使用 Analog Devices 的 LTC1736CG 的參考設計

設計簡介

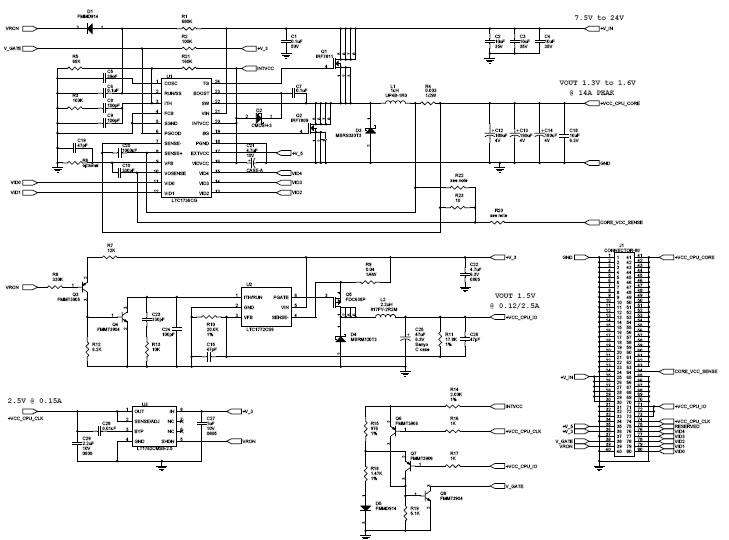

演示板 DC279 是一款低成本三輸出電源，旨在滿足 Intel VRM 規范。它采用 LTC1736、LTC1772 和 LT1762，提供最新奔騰移動處理器所需的內核、I/O 和時鐘電壓

Demonstration board DC279 is a low cost three output power supply designed to meet Intel VRM specifications. It features the LTC1736, LTC1772 and LT1762 providing the core, I/O and clock voltages required by the latest Pentium mobile processors

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1772CS6#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 650kHz 6-Pin TSOT-23 T/R	點擊下載
LTC1772CS6#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 650kHz 6-Pin TSOT-23	點擊下載
LTC1772CS6	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 650kHz 6-Pin TSOT-23	點擊下載
LTC1772CS6#TRMPBF (CUT REEL)	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 650kHz 6-Pin TSOT-23 T/R	點擊下載
LTC1772CS6#TRMPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 650kHz 6-Pin TSOT-23 T/R	點擊下載
LTC1736CG#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz Automotive 24-Pin SSOP Tube	點擊下載
LTC1736CG#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz Automotive 24-Pin SSOP T/R	點擊下載
LTC1736CG	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 500kHz Automotive 24-Pin SSOP	點擊下載
