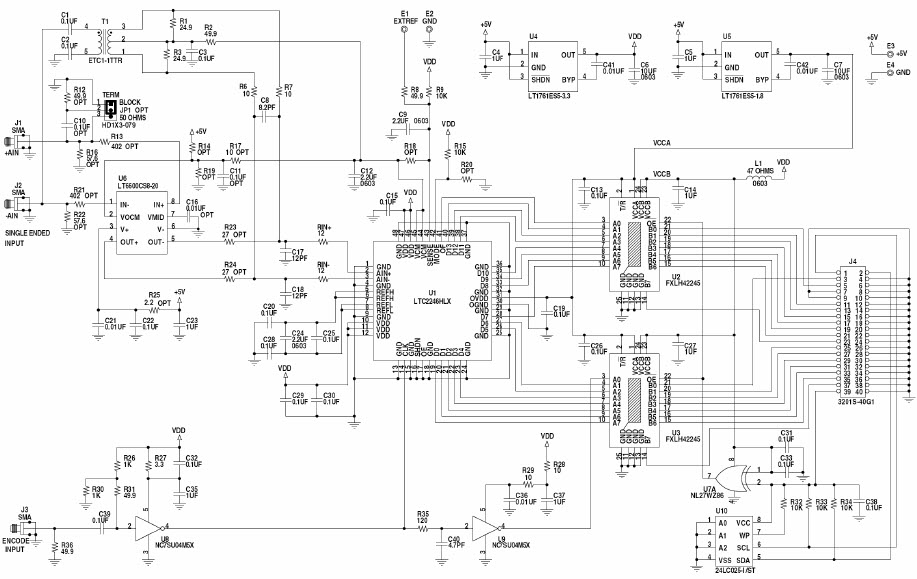

LTC2226H 演示板、12 位、25Msps H 級 ADC，采用 7x7 LQFP-48

使用 Analog Devices 的 LTC2226H 的參考設計

設計簡介

LTC2226H、12 位、25Msps 高速、高動態范圍工業級模數轉換演示板

LTC2226H, 12-Bit, 25Msps high speed, high dynamic range industrial grade Analog to Digital Conversion Demo Board

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1761ES5-1.8#TRPBF	Linear Regulators	LDO Regulator Pos 1.8V 0.1A Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1761ES5-3.3#TRM (CUT T&R)	Linear Regulators	LDO Regulator Pos 3.3V 0.1A Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1761ES5-1.8	Linear Regulators	LDO Regulator Pos 1.8V 0.1A Automotive 5-Pin TSOT-23	點擊下載
LT1761ES5-3.3	Linear Regulators	LDO Regulator Pos 3.3V 0.1A Automotive 5-Pin TSOT-23	點擊下載
LT1761ES5-1.8#TRMPBF	Linear Regulators	LDO Regulator Pos 1.8V 0.1A Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1761ES5-3.3#TRMPBF (CUT REEL)	Linear Regulators	LDO Regulator Pos 3.3V 0.1A Automotive 5-Pin TSOT-23 T/R	點擊下載
24LC025-I/ST	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V 8-Pin TSSOP Tube	點擊下載
LT1761ES5-3.3#TR	Linear Regulators	LDO Regulator Pos 3.3V 0.1A Automotive 5-Pin TSOT-23 T/R	點擊下載
NL27WZ86USG	Gates	XOR Gate 2-Element 2-IN CMOS 8-Pin US T/R	點擊下載
LT1761ES5-3.3#PBF	Linear Regulators	LDO Regulator Pos 3.3V 0.1A Automotive 5-Pin TSOT-23	點擊下載
LT1761ES5-3.3#TRPBF	Linear Regulators	LDO Regulator Pos 3.3V 0.1A Automotive 5-Pin TSOT-23 T/R	點擊下載
LT6600CS8-20#PBF	Active Filters	Active Filter Single Low Pass 4th Order 20MHz 8-Pin SOIC N Tube	點擊下載
