EVAL-AD5522EBUZ，具有集成 16 位電平設置 DAC 的四路參數測量單元評估板

使用 Analog Devices 的 AD5522JSVDZ 的參考設計

設計簡介

EVAL-AD5522EBUZ，具有集成 16 位電平設置 DAC 的四參數測量單元評估板。 EVAL-AD5522EBUZ 是 AD5522 的全功能評估板。該板以獨立模式運行或與 USB 至 PC 接口結合運行。當使用 USB 至 PC 接口進行操作時，所提供的軟件使用戶除了可以通過板載 AD7685 ADC 測量不同的電壓和電流參數之外，還可以對 PMU 通道進行控制。該軟件包含描述 EVAL-AD5522EBUZ 板的操作和設置的技術說明

說明

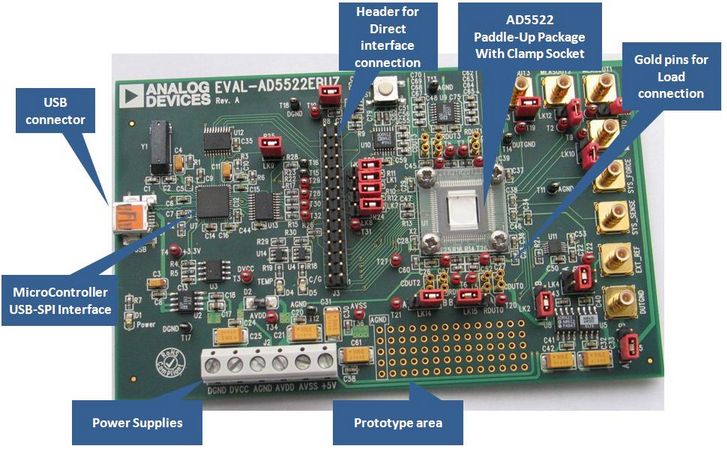

EVAL-AD5522EBUZ, Evaluation Board for Quad Parametric Measurement Unit With Integrated 16-Bit Level Setting DACs. The EVAL-AD5522EBUZ is a fully featured evaluation board for the AD5522. This board operates in stand alone mode or in conjunction with a USB to PC interface. When operated with the USB to PC interface, software is provided enabling the user to perform control of the PMU channels in addition to measurement of the different voltage and current parameters via the on board AD7685 ADC. This software includes the technical note describing the operation and set up of the EVAL-AD5522EBUZ board

主要特色

DAC Resolution

16 Bit

參考設計下載

相關文檔

ad5522

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADG412BRUZ	Analog Switch Multiplexers	Analog Switch Quad SPST 16-Pin TSSOP Tube	點擊下載
ADG1209YRUZ	Analog Switch Multiplexers	Analog Multiplexer Dual 4:1 16-Pin TSSOP Tube	點擊下載
AD7685ARMZ	Analog to Digital Converters - ADCs	1-Channel Single ADC SAR 250ksps 16-bit Serial 10-Pin MSOP Tube	點擊下載
ADR421BRZ	Voltage References	V-Ref Precision 2.5V 10mA 8-Pin SOIC N Tube	點擊下載
24LC64-I/SN	EEPROM	EEPROM Serial-2Wire 64K-bit 8K x 8 3.3V/5V 8-Pin SOIC N Tube	點擊下載
MC74HC245ADTG	Bus Transceivers	Bus XCVR Single 8-CH 3-ST 20-Pin TSSOP W Tube	點擊下載
ADR435BRZ	Voltage References	V-Ref Precision 5V 30mA 8-Pin SOIC N Tube	點擊下載
AD5522JSVDZ	Data Conversion Misc	Parametric Measurement Unit 16bit 80-Pin TQFP EP Tray	點擊下載
