AD8330-EVALZ，評估套件是一種易于使用的附件，可用于對 AD8330 可變增益放大器 (VGA) 進行動手評估

使用 Analog Devices 的 AD8330ARQ 的參考設計

設計簡介

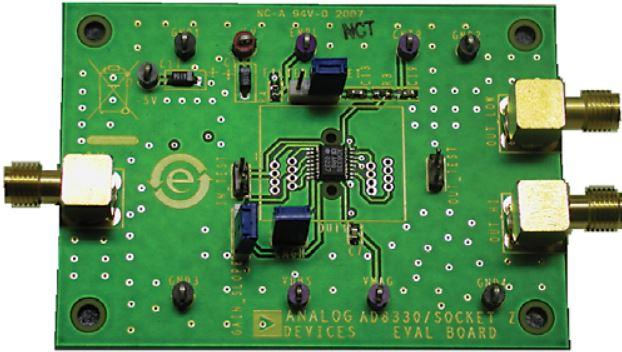

AD8330-EVALZ 評估套件是一款易于使用的附件，可對 AD8330 可變增益放大器 (VGA) 進行實際評估。輸入 SMA 連接器 IN 端接 49.9Ω 電阻。為方便起見，該板包含一個 AD8131 高速差分放大器，用于將單端信號源轉換為 AD8330 的差分輸入

說明

AD8330-EVALZ, Evaluation Kit that is an easy-to-use accessory that enables a hands-on evaluation of the AD8330 variable gain amplifier (VGA). The input SMA connector IN is terminated with a 49.9 O resistor. for convenience, the board includes an AD8131 high speed differential amplifier to convert a single-ended signal source to the differential input of the AD8330

主要特色

Number of Supplies

Single|Dual
Supply Voltage

5|±5 V

參考設計下載

相關文檔

315535882684903ad8330

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AD8131ARZ-REEL	Special Purpose Amplifiers	SP Amp DIFF Line Driver Amp Single ±5.5V/11V 8-Pin SOIC N T/R	點擊下載
AD8131ARMZ-REEL	Special Purpose Amplifiers	SP Amp DIFF Line Driver Amp Single ±5.5V/11V 8-Pin MSOP T/R	點擊下載
AD8131ARZ-REEL7	Special Purpose Amplifiers	SP Amp DIFF Line Driver Amp Single ±5.5V/11V 8-Pin SOIC N T/R	點擊下載
AD8131ARMZ-REEL7	Special Purpose Amplifiers	SP Amp DIFF Line Driver Amp Single ±5.5V/11V 8-Pin MSOP T/R	點擊下載
AD8131ARZ	Special Purpose Amplifiers	SP Amp DIFF Line Driver Amp Single ±5.5V/11V 8-Pin SOIC N Tube	點擊下載
AD8131ARMZ	Special Purpose Amplifiers	SP Amp DIFF Line Driver Amp Single ±5.5V/11V 8-Pin MSOP Tube	點擊下載
AD8330ARQZ	Special Purpose Amplifiers	SP Amp Variable Gain Amp Single R-R O/P 6V 16-Pin QSOP Tube	點擊下載
AD8330ARQZ-RL	Special Purpose Amplifiers	SP Amp Variable Gain Amp Single R-R O/P 6V 16-Pin QSOP T/R	點擊下載
AD8330ARQZ-R7	Special Purpose Amplifiers	SP Amp Variable Gain Amp Single R-R O/P 6V 16-Pin QSOP T/R	點擊下載
