用于儀表的 2.7V 模擬放大

使用 Analog Devices 的 LTC6078 的參考設計

設計簡介

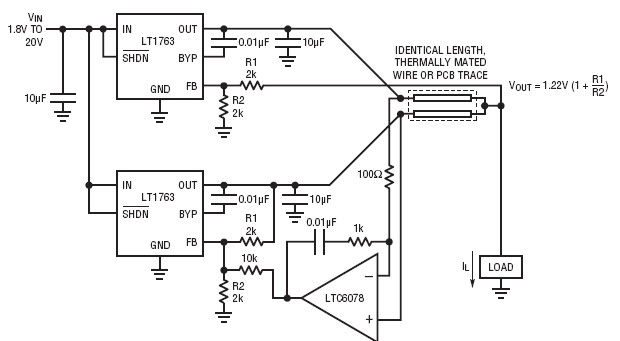

LTC6078用作電流負載平衡伺服放大器。由于 LTC6078 的精度，短長度的銅線或 PCB 走線可用作鎮流電阻器。 LTC6078 的 VDD 可以連接到 VIN 或 VOUT，只要滿足最低 2.7V 電源電壓要求

說明

LTC6078 used as a current load balancing servo amplifier. Short lengths of copper wire or PCB trace can be used as ballast resistors due to LTC6078's precision. VDD of LTC6078 may be connected to VIN or VOUT, as long as minimum 2.7V supply voltage requirement is met

主要特色

Number of Supplies

Single
Supply Voltage

2.7 V

相關文檔

2005_09-03-ltc60789-pei

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1763CS8#PBF \| Automotive LDO Linear Regulator	Linear Regulators	LDO Regulator Pos 1.22V to 20V 0.5A Automotive 8-Pin SOIC N Tube	點擊下載
LT1763CS8-2.5#TRPBF	Linear Regulators	LDO Regulator Pos 2.5V 0.5A Automotive 8-Pin SOIC N T/R	點擊下載
LT1763CDE-5#PBF	Linear Regulators	LDO Regulator Pos 5V 0.5A Automotive 12-Pin DFN EP Tube	點擊下載
LT1763IS8-3#TRPBF	Linear Regulators	LDO Regulator Pos 3V 0.5A Automotive 8-Pin SOIC N T/R	點擊下載
LT1763MPDE-3#PBF	Linear Regulators	LDO Regulator Pos 3V 0.5A Automotive 12-Pin DFN EP Tube	點擊下載
LT1763MPDE-3#TRPBF	Linear Regulators	LDO Regulator Pos 3V 0.5A Automotive 12-Pin DFN EP T/R	點擊下載
LT1763MPDE-3.3#TRPBF	Linear Regulators	LDO Regulator Pos 3.3V 0.5A Automotive 12-Pin DFN EP T/R	點擊下載
LT1763CS8-2.5#PBF	Linear Regulators	LDO Regulator Pos 2.5V 0.5A Automotive 8-Pin SOIC N Tube	點擊下載
