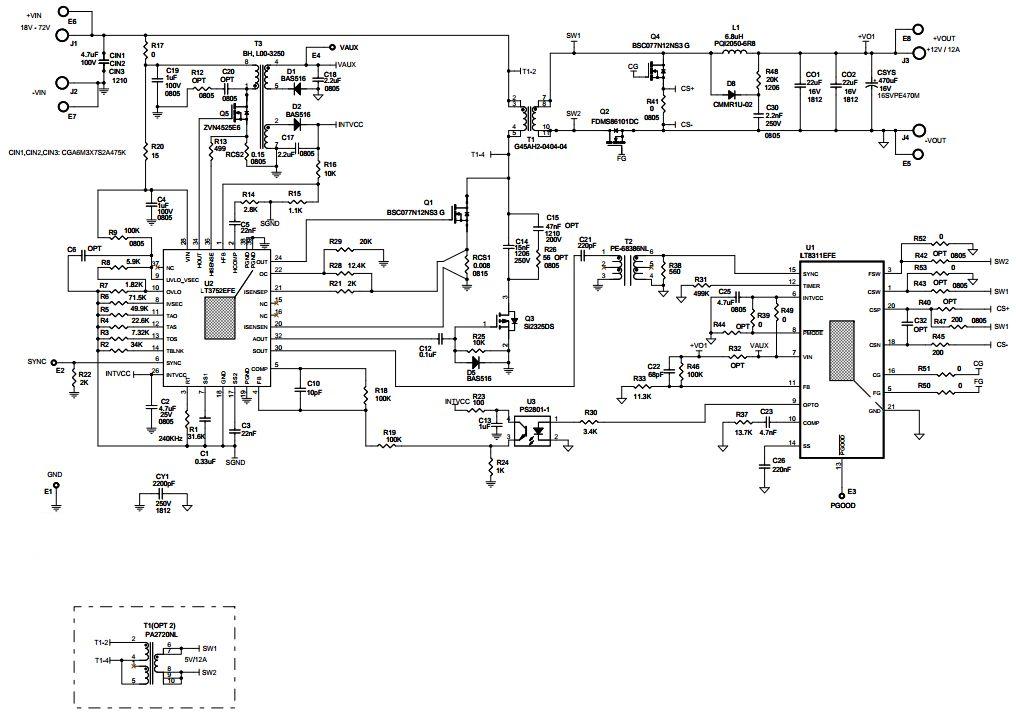

DC1994A，使用具有同步整流功能的 LT3752EFE 有源鉗位正向轉換器的演示板

使用 Analog Devices 的 LT3752EFE#PBF 的參考設計

設計簡介

DC1994A，使用具有同步整流功能的 LT3752EFE 有源鉗位正激轉換器的演示板。該電路旨在展示使用這些部件可實現的高水平性能、效率和小解決方案尺寸。它的工作頻率為 240kHz，可在 18 至 72V 的輸入電壓范圍內產生穩定的 12V、12A 輸出，適用于電信、工業和其他應用。它的占地面積為八分之一磚塊。同步整流有助于實現超過 94% 的效率。 DC1994 電路具有軟啟動功能，可防止啟動時或從過載狀態恢復時輸出電壓過沖

說明

DC1994A, Demonstration Board using LT3752EFE Active Clamp forward Converter with Synchronous Rectification. This circuit was designed to demonstrate the high levels of performance, efficiency, and small solution size attainable using these parts. It operates at 240kHz and produces a regulated 12V, 12A output from an input voltage range of 18 to 72V, suitable for telecom, industrial, and other applications. It has an eighth-brick footprint area. Synchronous rectification helps to attain efficiency exceeding 94%. The DC1994 circuit features soft-start which prevents output voltage overshoot on startup or when recovering from overload condition

主要特色

Conversion Type

DC to DC
Input Voltage

18 to 72 V
Output Voltage

11.76 to 12.24 V
Output Current

12 A
Efficiency

94 %
Topology

Forward- Active Clamp

參考設計下載

相關文檔

35dc1994afa

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT8311EFE#PBF	Power Supply Controllers and Monitors	Controller 3.7V to 30V Automotive 16-Pin TSSOP EP Tube	點擊下載
LT3752EFE#PBF	PWM and Resonant Controllers	Current Mode PWM Controller 100kHz to 500kHz 31-Pin TSSOP EP Tube	點擊下載
