LTC3834 的典型應用 - 30 uA IQ 同步降壓型控制器

使用 Analog Devices 的 LTC3834 的參考設計

設計簡介

LTC3834 - 30 uA IQ 同步降壓控制器的典型應用。 LTC3834 是一款高性能降壓型開關穩壓器控制器，可驅動全 N 溝道同步功率 MOSFET 級

說明

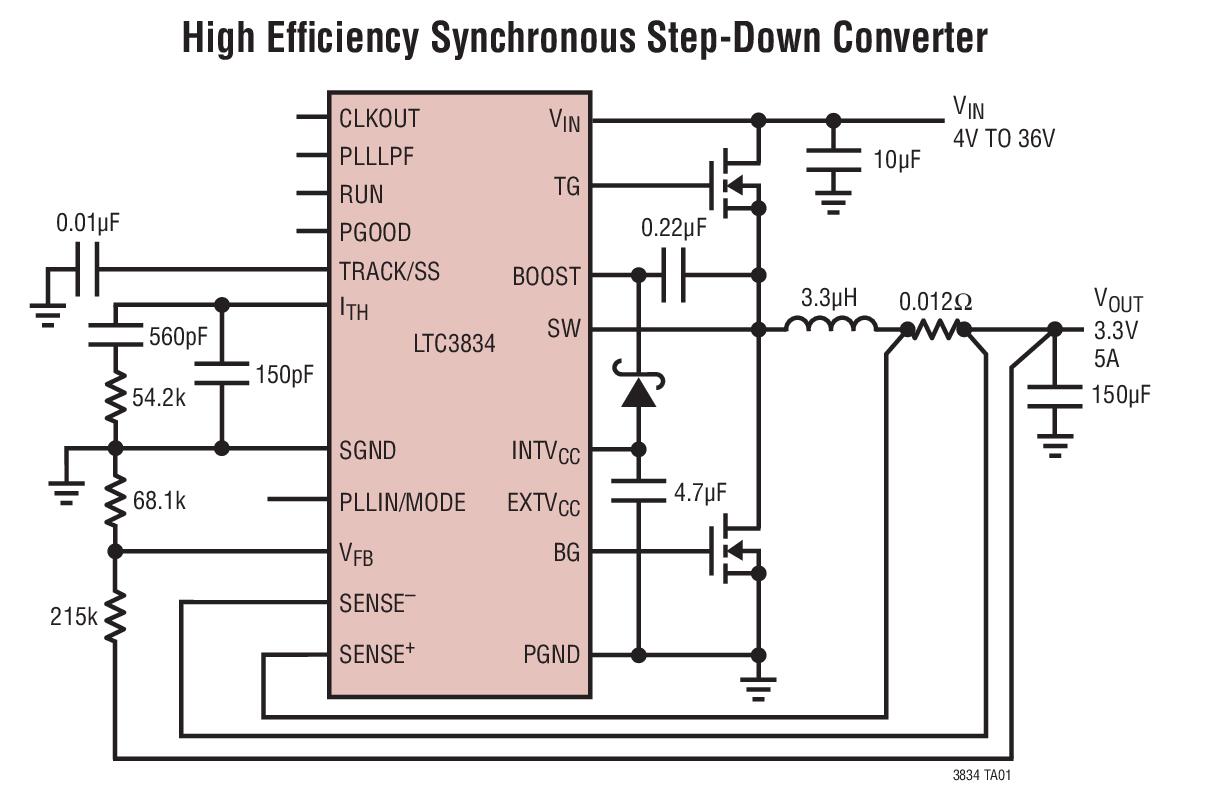

Typical Application for LTC3834 - 30 uA IQ Synchronous Step-Down Controller. The LTC3834 is a high performance step-down switching regulator controller that drives an all N-channel synchronous power MOSFET stage

主要特色

Conversion Type

DC to DC
Input Voltage

4 to 36 V
Output Current

5 A
Topology

Buck- Synchronous

參考設計下載

TSSOP20-FE-CA CAD/Foot Print

相關文檔

51downloaddocument

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3834IUFD#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down Automotive 20-Pin QFN EP Tube	點擊下載
LTC3834EUFD#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down Automotive 20-Pin QFN EP Tube	點擊下載
LTC3834IFE#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down Automotive 20-Pin TSSOP EP T/R	點擊下載
LTC3834EFE#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down Automotive 20-Pin TSSOP EP T/R	點擊下載
LTC3834IFE#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down Automotive 20-Pin TSSOP EP Tube	點擊下載
LTC3834EFE#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down Automotive 20-Pin TSSOP EP Tube	點擊下載
LTC3834EUFD#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down Automotive 20-Pin QFN EP T/R	點擊下載
LTC3834IUFD#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down Automotive 20-Pin QFN EP T/R	點擊下載
