AD9142-M5372-EBZ，用于高速信號處理數模轉換器 AD9142 的評估板

使用 Analog Devices 的 AD9142 的參考設計

設計簡介

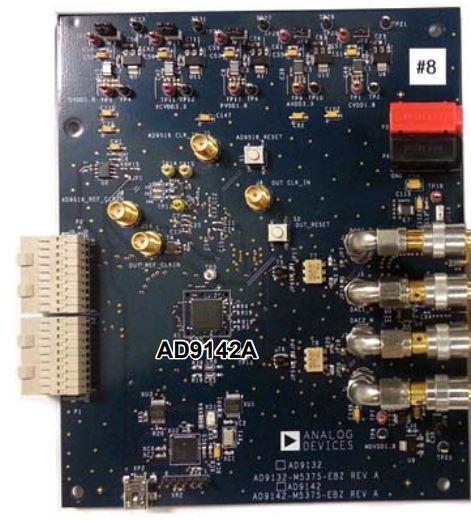

AD9142-M5372-EBZ，AD9142 高速信號處理數模轉換器的評估板。 DPG2 自動格式化數據并將其發送到 AD9142-M5372-EBZ，從而簡化了器件的評估。評估板 (EVB) 采用 +5V 電源供電。該 EVB 上包含時鐘分配芯片 AD9516，作為 DACCLK、REFCLK 和 DPG2 輸入時鐘的時鐘扇出和分頻器。還包括用于快速 DAC+IQMOD 評估的正交調制器 ADL5372

說明

AD9142-M5372-EBZ, Evaluation Board for AD9142 a high-speed, signal processing Digital to Analog Converter. The DPG2 automatically formats the data and sends it to the AD9142-M5372-EBZ, simplifying evaluation of the device. The Evaluation Board (EVB) runs from a +5V supply. A clock distribution chip AD9516 is included on this EVB as a clock fan-out and frequency divider for the DACCLK, REFCLK and DPG2 input clock. Also included is a quadrature modulator ADL5372 for quick DAC+IQMOD evaluation

主要特色

DAC Resolution

16 Bit
DAC Sampling Rate

1.6G SPS
Number of Channels

2CH

參考設計下載

相關文檔

pdf7

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
DS90LV018ATM/NOPB	LVDS	LVDS Receiver 400Mbps 8-Pin SOIC Tube	點擊下載
ADG3304BRUZ-REEL7	Level Translators	Voltage Level Translator 4-CH Bidirectional 14-Pin TSSOP T/R	點擊下載
PIC18F4550-I/ML	Microcontrollers	MCU 8-bit PIC RISC 32KB Flash 2.5V/3.3V/5V 44-Pin QFN EP Tube	點擊下載
AD9516-1BCPZ-REEL7	Clock Generators and Synthesizers	Clock Generator 0MHz to 250MHz-IN 2950MHz-OUT 64-Pin LFCSP EP T/R	點擊下載
ADP3338AKCZ-1.8-RL7	Linear Regulators	LDO Regulator Pos 1.8V 1A 4-Pin(3+Tab) SOT-223 T/R	點擊下載
SN74LVC3G34DCURE4	Buffers and Line Drivers	Buffer 3-CH Non-Inverting Push-Pull CMOS 8-Pin VSSOP T/R	點擊下載
AD9516-1BCPZ	Logic and Timing Misc	Clock Generator 0MHz to 250MHz-IN 2950MHz-OUT 64-Pin LFCSP EP Tray	點擊下載
ADG3304BRUZ-REEL	Level Translators	Voltage Level Translator 4-CH Bidirectional 14-Pin TSSOP T/R	點擊下載
ADL5375-05ACPZ-R7	Mod and Demod	Quadrature Mod 24-Pin LFCSP EP T/R	點擊下載
ADG3304BRUZ	Level Translators	Voltage Level Translator 4-CH Bidirectional 14-Pin TSSOP Tube	點擊下載
SN74LVC3G34DCUR	Buffers and Line Drivers	Buffer 3-CH Non-Inverting Push-Pull CMOS 8-Pin VSSOP T/R	點擊下載
SN74LVC3G34DCURE4	Buffers and Line Drivers	Buffer 3-CH Non-Inverting Push-Pull CMOS 8-Pin VSSOP T/R	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
