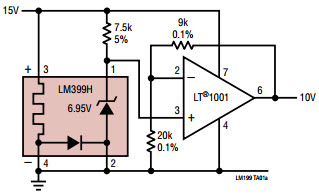

LM399A 10V 緩沖電壓基準的典型應用電路

使用 Analog Devices 的 LM399AH 的參考設計

設計簡介

LM399A 10V 緩沖電壓基準的典型應用電路。 LM399A 精密并聯基準在較寬的電壓、溫度和工作電流條件下具有出色的溫度穩定性

Typical Application Circuit for LM399A 10V Buffered Voltage Reference. The LM399A precision shunt reference features excellent temperature stability over a wide range of voltage, temperature and operating current conditions

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LM399AH	Voltage References	V-Ref Precision 6.95V 10mA 4-Pin TO-46 Tray	點擊下載
