LTC3388-1 演示板、20V 高效率納米級功率降壓型穩壓器

使用 Analog Devices 的 LTC3388EMSE-1 的參考設計

設計簡介

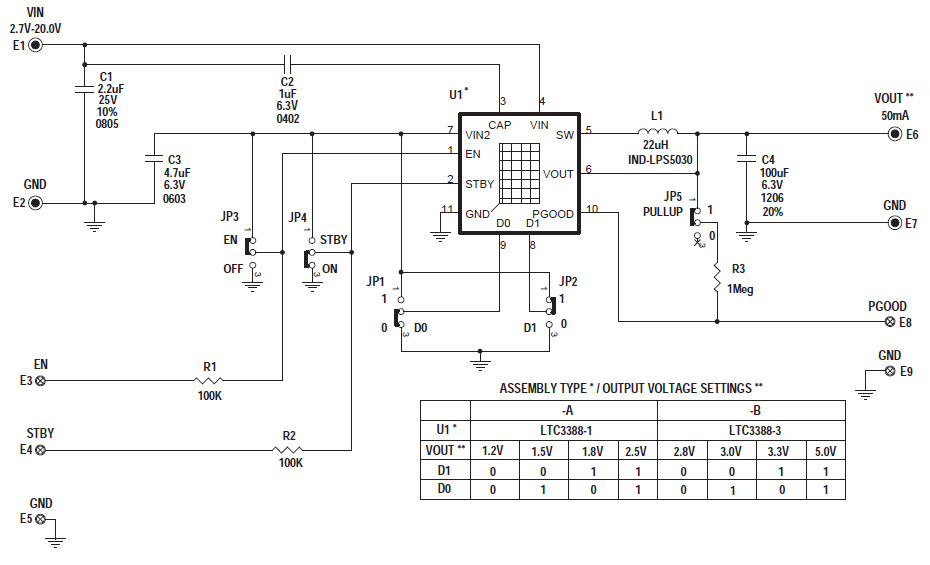

演示電路 DC1658A-A 是一款采用 LTC3388-1 的 20V 高效率納米功率降壓穩壓器。 LTC3388-1 是一款超低靜態電流電源，旨在通過納米功率高效率同步降壓穩壓器來調節輸出電壓。空載時輸入電流典型值僅為 720nA，同時保持輸出電壓調節，能夠提供 50mA 的負載電流

說明

Demonstration Circuit DC1658A-A is a 20V High Efficiency Nano power Step-Down Regulator featuring the LTC3388-1. The LTC3388-1 is an Ultra Low quiescent current power supply designed to regulate the output voltage by means of a Nano power high efficiency synchronous buck regulator. The input current is only 720nA typical at no load while maintaining output voltage regulation, capable of supplying 50mA of load current

主要特色

Conversion Type

DC to DC
Input Voltage

2.7 to 20 V
Output Voltage

1.2|1.5|1.8|2.5 V
Output Current

0.05 A
Efficiency

92 %
Topology

Buck

參考設計下載

DC1658A-A Design Files

相關文檔

451054371211658dc1658afb

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3388EMSE-1#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.7V to 20V Synchronous Step Down Single-Out 1.2V/1.5V/1.8V/2.5V 0.05A 10-Pin MSOP EP Tube	點擊下載
LTC3388EMSE-1#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.7V to 20V Synchronous Step Down Single-Out 1.2V/1.5V/1.8V/2.5V 0.05A 10-Pin MSOP EP T/R	點擊下載
