DC1018B-C，用于具有閂鎖功能的 LT4356-3 過壓保護穩壓器的演示板

使用 Analog Devices 的 LT4356CDE-3 的參考設計

設計簡介

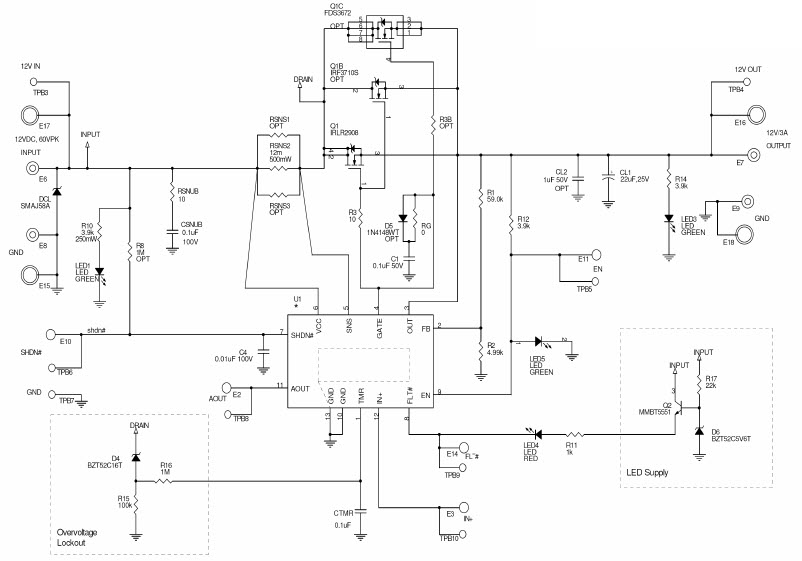

DC1018B-C 演示電路展示了 12V、3A 應用中的 LT4356-3 浪涌抑制器。高達 60V 的輸入瞬態在輸出處被限制為 16V，持續的過壓條件會導致限制器跳閘，并在過壓消除后重試

DC1018B-C, Demonstration Circuit showcases the LT4356-3 Surge Stopper in a 12V, 3A application. Input transients of up to 60V are limited to 16V at the output, sustained overvoltage conditions cause the limiter to trip off and retry after the overvoltage is removed

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT4356CDE-3#TRPBF	Specialized Power ICs and Modules	Surge Stopper Automotive 12-Pin DFN EP T/R	點擊下載
LT4356CDE-3#PBF	Specialized Power ICs and Modules	Surge Stopper Automotive 12-Pin DFN EP Tube	點擊下載
