AD641-EB，使用 AD641 的評估板，250 MHz 對數放大器，高頻直流耦合解調

使用 Analog Devices 的 AD641 的參考設計

設計簡介

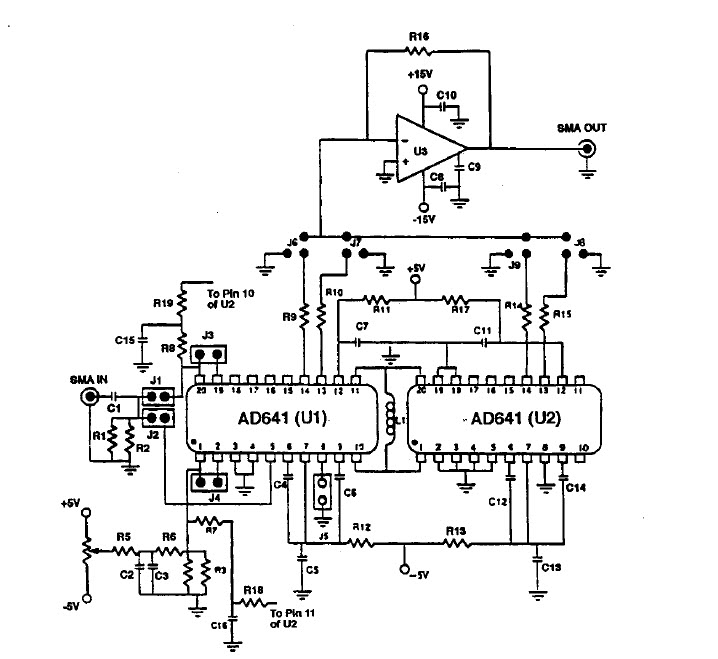

AD641-EB，使用 AD641 的評估板，250 MHz 對數放大器，高頻直流耦合解調。配置 AD641EB 基本上有四種基本方法。其中包括使用一個或兩個 AD641，帶或不帶輸入衰減器。在這四種技術中，有幾種用于偏移歸零的技術。選擇此配置是為了從一開始就提供最大的功能。該配置突出顯示兩個 AD641 在州際公路上與一個電感器級聯，以實現偏移歸零且不使用輸入衰減

說明

AD641-EB, Evaluation Board using AD641, 250 MHz logarithmic amplifier, high frequency DC-coupled demodulating. There are essentially four basic ways to configure the AD641EB. These include using one AD641 or two, either with or without the input attenuator. Among these four there are several techniques for offset nulling. This configuration is chosen to give maximum functionality from the onset. The configuration highlights two AD641s cascaded with an inductor at the interstate for offset nulling and no input attenuation used

主要特色

Gain

100 dB
Number of Supplies

Dual
Supply Voltage

5 V

相關文檔

ad641eb

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AD641APZ	Special Purpose Amplifiers	SP Amp LOG Amp Single ±7.5V 20-Pin PLCC Tube	點擊下載
AD641ANZ	Special Purpose Amplifiers	SP Amp LOG Amp Single ±7.5V 20-Pin PDIP N Tube	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
