DC415A，用于 LTC1871EMS 高效率 SEPIC 轉換器的演示板 @ 5V-15V 輸入，12V 輸出 @ 2Amp

使用 Analog Devices 的 LTC1871EMS-1 的參考設計


設計簡介
DC415A 演示電路是一款采用 LTC1871 控制器的 SEPIC（升壓或降壓）DC/DC 轉換器。該電路能夠從 5V 至 15V 的輸入電壓提供 12V、2A 的輸出電壓。提供外部頻率同步，以及輕負載條件下的兩種操作模式：突發模式操作可減少開關損耗并保持高效率操作，連續模式可提供恒定的工作頻率和低靜態電流

說明

  • DC415A, Demonstration Circuit is a SEPIC (step-up or step-down) DC/DC converter featuring the LTC1871 controller. The circuit is capable of providing an output voltage of 12V at 2A from an input voltage of 5V to 15V. External frequency synchronization is provided, as are two modes of operation at light load conditions: Burst Mode operation reduces switching losses and maintains high efficiency operation and continuous mode which provides constant operating frequency with low quiescent current

主要特色

  • Conversion Type
    DC to DC
  • Input Voltage
    5 to 15 V
  • Output Voltage
    12 V
  • Output Current
    2 A
  • Efficiency
    90 %
  • Topology
    Single-Ended Primary Inductance

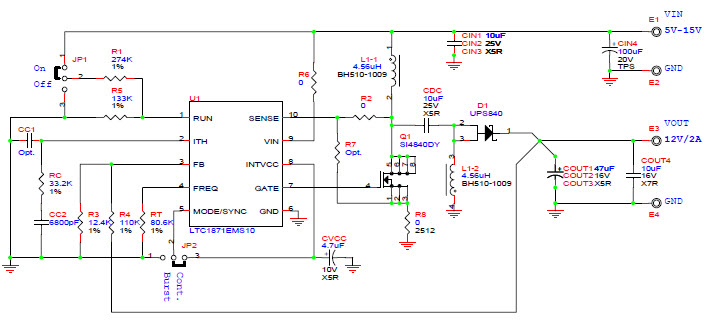

參考設計圖片
×
