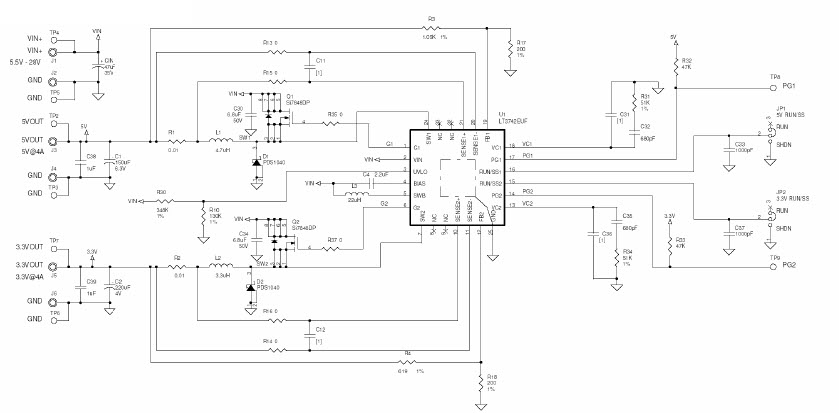

DC927A，使用 LT3742 高密度、雙路降壓型 DC-DC 開關穩壓器的演示板

使用 Analog Devices 的 LT3742EUF 的參考設計

設計簡介

DC927A，演示板采用 LT3742 高密度、雙路降壓 DC-DC 開關穩壓器。 500kHz 固定頻率電流模式架構通過簡單的環路補償組件和逐周期電流限制提供快速瞬態響應。內部升壓調節器用于產生柵極驅動電壓，允許外部高側 N 溝道 MOSFET 的柵極驅動至完全增強，以實現高效運行

DC927A, Demonstration Board using LT3742 high density, dual step-down DC-DC switching regulator. A 500kHz fixed frequency current mode architecture provides fast transient response with simple loop compensation components and cycle-by-cycle current limiting. An internal step-up regulator is used to generate the gate drive voltage, allowing the gate of the external high side N-channel MOSFET to be driven to full enhancement for the highly efficient operation

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3742EUF#PBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 560kHz Automotive 24-Pin QFN EP Tube	點擊下載
LT3742EUF#TRPBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 560kHz Automotive 24-Pin QFN EP T/R	點擊下載
