DC2000A，使用 LTC3875EUJ 高效率、雙輸出同步降壓轉換器和極低 DCR 電感器的演示板

使用 Analog Devices 的 LTC3875IUJ#PBF 的參考設計

設計簡介

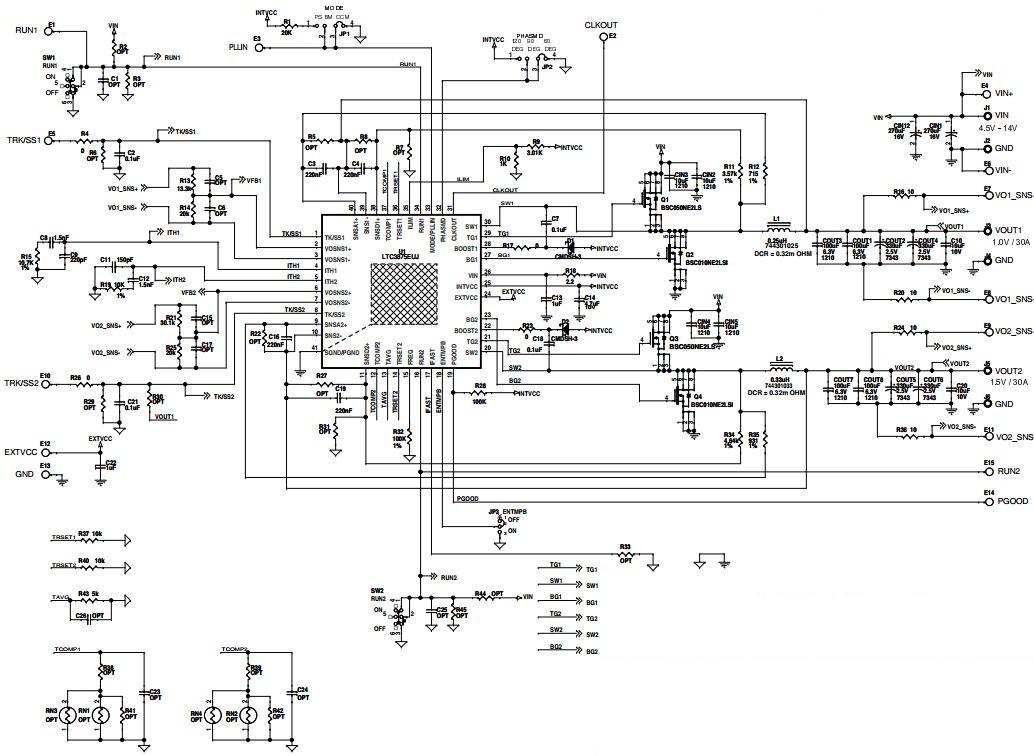

DC2000A 演示板采用 LTC3875EUJ 高效率、雙輸出同步降壓轉換器，輸入范圍為 4.5V 至 14V。它可以分別在1.0V輸出和1.5V輸出時提供30A最大負載電流。該演示板包括一個 LTC3875EUJ 控制器。 LTC3875 是一款功能豐富的雙相同步降壓控制器，具有極低 DCR 電流感應能力、片上驅動器和遠程輸出電壓感應。該板設置有 0.32mΩ DCR 電感器。溫度補償功能可通過 DCR 傳感保證在寬溫度范圍內精確的電流限制

說明

DC2000A, Demonstration Board using LTC3875EUJ High Efficiency, Dual-Output Synchronous Buck Converter with a 4.5V to 14V input range. It can supply 30A maximum load current at a 1.0V output and at a 1.5V output separately. The demo board includes a LTC3875EUJ controller. The LTC3875 is a feature-rich dual phase synchronous buck controller with very low DCR current sensing capability, on-chip drivers and remote output voltage sensing. This board is set up with a 0.32mO DCR inductor. The temperature compensation function can guarantee accurate current limit over a wide temperature range with DCR sensing

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 14 V
Output Voltage

1|1.5 V
Output Current

30 A
Efficiency

89.6 %
Topology

Buck

參考設計下載

相關文檔

244dc2000af

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1761ES5-SD#TR	Linear Regulators	LDO Regulator Pos 1.22V to 20V 0.1A Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1761ES5-SD#TRMPBF	Linear Regulators	LDO Regulator Pos 1.22V to 20V 0.1A Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1761ES5-SD#TRM	Linear Regulators	LDO Regulator Pos 1.22V to 20V 0.1A Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1761ES5-SD#TRMPBF (CUT REEL)	Linear Regulators	LDO Regulator Pos 1.22V to 20V 0.1A Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1761ES5-SD	Linear Regulators	LDO Regulator Pos 1.22V to 20V 0.1A Automotive 5-Pin TSOT-23	點擊下載
LT1761ES5-SD#TRPBF	Linear Regulators	LDO Regulator Pos 1.22V to 20V 0.1A Automotive 5-Pin TSOT-23 T/R	點擊下載
LT1761ES5-SD#PBF	Linear Regulators	LDO Regulator Pos 1.22V to 20V 0.1A Automotive 5-Pin TSOT-23	點擊下載
LTC3875IUJ#PBF	Power Supply Controllers and Monitors	Controller 4.5V to 38V Automotive 40-Pin QFN EP Tube	點擊下載
