DC1961A，使用 LT8309 無光反激轉換器和同步整流器的演示板

使用 Analog Devices 的 LT8309ES5#PBF 的參考設計

設計簡介

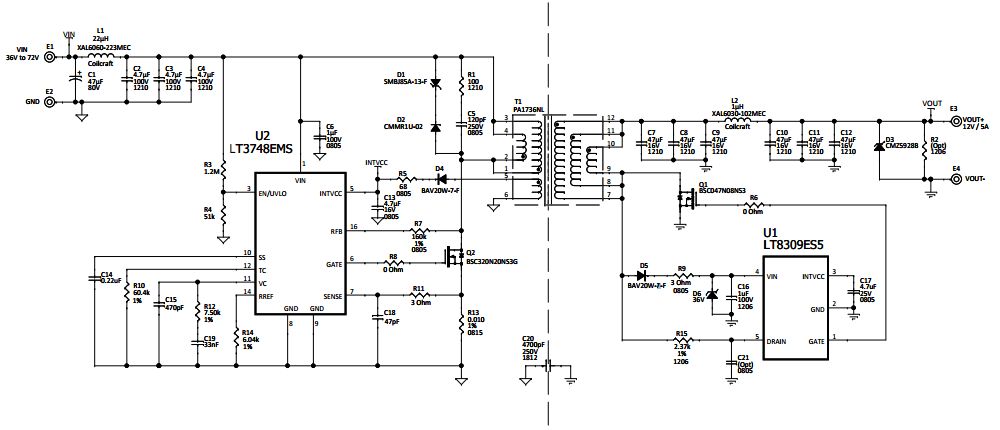

DC1961A 演示板在隔離式無光耦合器反激式轉換器中使用 LT8309 次級同步驅動器。它可調節 36V 至 72V 輸入源的 12V、5A 輸出。輸出調節在初級側由 LT3748 處理，LT3748 是一種邊界導通模式反激式控制器，直接從初級感測輸出電壓，從而形成一個不帶光耦合器的簡單反激原理圖。 LT8309 同步整流器驅動器通過感測同步 MOSFET 漏極至源極電壓來確定其導通周期，從而復制二極管的行為

說明

DC1961A, Demonstration Board using LT8309 secondary synchronous driver in an isolated, no optocoupler, flyback converter. It regulates a 12V, 5A output from a 36V to 72V input source. Output regulation is handled on the primary side by the LT3748, a boundary conduction mode flyback controller which senses output voltage directly from the primary, resulting in a simple flyback schematic with no Optocoupler. The LT8309 synchronous rectifier driver replicates the behavior of a diode by sensing the synchronous MOSFET drain-to-source voltage to determine its turn on period

主要特色

Conversion Type

DC to DC
Input Voltage

36 to 72 V
Output Voltage

11.4 to 12.6 V
Output Current

5 A
Efficiency

91.5 %
Topology

Flyback

參考設計下載

相關文檔

226dc1961af

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3748EMS#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Flyback Automotive 12-Pin MSOP Tube	點擊下載
LT8309ES5#PBF	Gate and Power Drivers	Driver 1-OUT 5-Pin TSOT-23 T/R	點擊下載
