AD9642-170EBZ，使用 AD9642BCPZ-170 的評估板，14 位，170 MSPS 模數轉換器，用于設置和控制的 SPI 接口外部

使用 Analog Devices 的 AD9642BCPZ-170 的參考設計

設計簡介

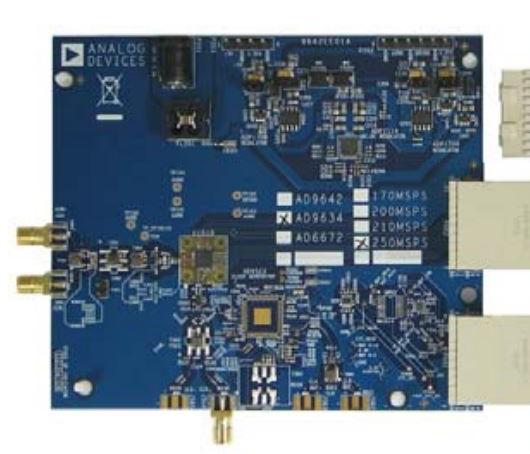

AD9642-170EBZ，使用 AD9642BCPZ-170 的評估板，14 位、170 MSPS 模數轉換器，用于設置和控制外部的 SPI 接口。該評估板提供了在各種模式和配置下操作 AD9642 所需的所有支持電路。用于與設備交互的應用軟件

AD9642-170EBZ, Evaluation Board using AD9642BCPZ-170, 14-bit, 170 MSPS analog-to-digital converter, SPI interface for setup and control External. This Evaluation board, which provides all of the support circuitry required to operate the AD9642, in their various modes and configurations. The application software used to interface with the devices

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NC7WZ16P6X	Buffers and Line Drivers	Buffer 2-CH Non-Inverting CMOS 6-Pin SC-88 T/R	點擊下載
ADL5562ACPZ-R7	Special Purpose Amplifiers	SP Amp DIFF AMP Single 3.6V 16-Pin LFCSP EP T/R	點擊下載
ADL5562ACPZ	Special Purpose Amplifiers	SP Amp DIFF AMP Single 3.6V 16-Pin LFCSP EP T/R	點擊下載
ADG734BRUZ-REEL7	Analog Switch Multiplexers	Analog Switch Quad SPDT 20-Pin TSSOP T/R	點擊下載
ADP150AUJZ-3.3-R7	Linear Regulators	LDO Regulator Pos 3.3V 0.15A 5-Pin TSOT T/R	點擊下載
ADL5562ACPZ-R2	Special Purpose Amplifiers	SP Amp DIFF AMP Single 3.6V 16-Pin LFCSP EP	點擊下載
ADP1706ARDZ-1.8-R7	Linear Regulators	LDO Regulator Pos 1.8V 1A 8-Pin SOIC N EP T/R	點擊下載
ADG734BRUZ	Analog Switch Multiplexers	Analog Switch Quad SPDT 20-Pin TSSOP Tube	點擊下載
ADP150AUJZ-1.8-R7	Linear Regulators	LDO Regulator Pos 1.8V 0.15A 5-Pin TSOT T/R	點擊下載
ADP2114ACPZ-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.75V to 5.5V Synchronous Step Down Dual-Out 0.8V/1.2V/1.5V/1.8V/2.5V/3.3V/0.6V 2A/4A 32-Pin LFCSP EP T/R	點擊下載
ADG734BRUZ-REEL	Analog Switch Multiplexers	Analog Switch Quad SPDT 20-Pin TSSOP T/R	點擊下載
AD9642BCPZRL7-170	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 170Msps 14-bit Parallel 32-Pin LFCSP EP T/R	點擊下載
