LT3976IMSE 1.8V 降壓轉換器的典型應用電路

使用 Analog Devices 的 LT3976IMSE 的參考設計

設計簡介

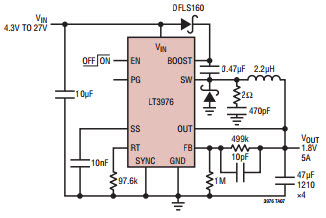

LT3976IMSE 1.8V 降壓轉換器的典型應用電路。 LT3976 是一款可調頻率單片降壓型開關穩壓器，可接受高達 40V 的寬輸入電壓范圍。低靜態電流設計，空載調節時僅消耗 3.3uA 的電源電流

說明

Typical Application Circuit for LT3976IMSE 1.8V Step-Down Converter. The LT3976 is an adjustable frequency monolithic buck switching regulator that accepts a wide input voltage range up to 40V. Low quiescent current design consumes only 3.3uA of supply current while regulating with no load

主要特色

Conversion Type

DC to DC
Input Voltage

4.3 to 27 V
Output Voltage

1.8 V
Output Current

5 A
Topology

Buck
