LT1511 演示板，具有輸入電流限制的恒壓/恒流鋰離子電池充電器

使用 Analog Devices 的 LT1511CS 的參考設計

設計簡介

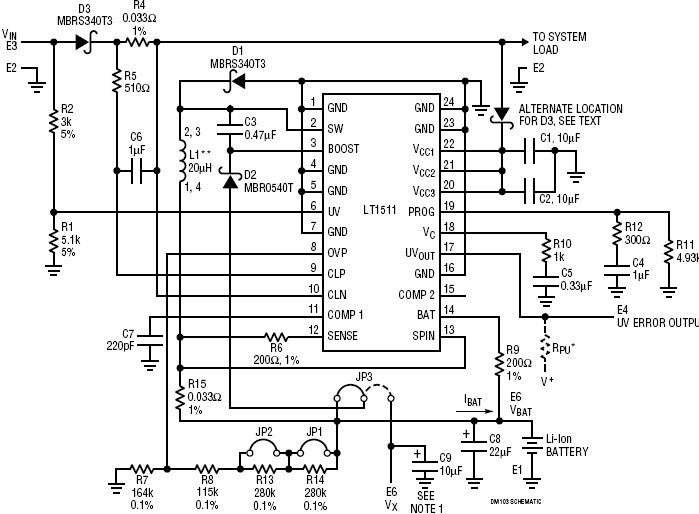

演示板 DC103 是一款完整的鋰離子電池充電器，專為 1 節、2 節或 3 節電池應用而設計。 LT1511 采用高效率電流模式降壓拓撲，能夠提供高達 3A 的充電電流

說明

Demonstration board DC103 is a complete Li-Ion battery charger designed for 1-, 2- or 3-cell applications. The LT1511 is used in a high efficiency current mode step-down topology, capable of providing up to 3A of charging current

主要特色

Battery Type

Lithium-Ion
Input Voltage

3 to 28 V
Output Voltage

12.6 V
Number of Battery Cells

3

參考設計下載

DC103 Design Files
