Freedom評估板采用MC34933雙通道H橋驅動器，可驅動一個步進電機或兩個有刷直流電機。

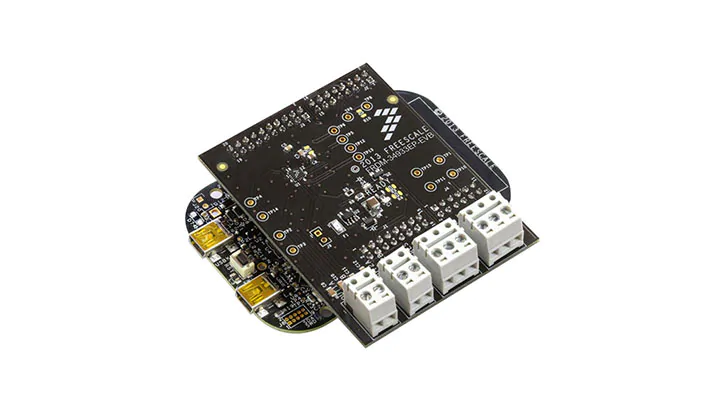

FRDM-34933EP-EVB設計巧妙，能輕松地安裝到FRDM-KL25Z上
MC34933采用我們專有的SMOS8 Bi CMOS工藝，是一款低功耗器件，工作電壓范圍為2.0 V至7.0 V，用于電機驅動時的最大靜態電流為100uA，用于控制邏輯供電時的最大靜態電流為400uA。MC34933采用VCC檢測電路，檢測邏輯電源開關何時處于關閉狀態，最大電流為1uA，可延長電池使用時間。MC34933還為H橋驅動器提供熱保護電路，可避免對IC內部功率MOSFET電路的損害，內置死區時間控制可預防直通電流。MC34933能夠驅動高達1.0 A的負載(峰值1.4 A)。
更多收起
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| KL1x | Kinetis? KL1x-48 MHz，主流小規格超低功耗微控制器(MCU)，基于Arm? Cortex?-M0+內核 | 點擊下載 | |
| KL2x | Kinetis? KL2x-72/96MHz, USB超低功耗微控制器(MCU)，基于Arm? Cortex?-M0+內核 | 點擊下載 | |
| MC34933 | H橋電機驅動器，2-7V，1.4A，200kHz | 點擊下載 |
