LTC1744、14 位、50Msps 模數轉換器的典型應用

使用 Analog Devices 的 LTC1744 的參考設計

設計簡介

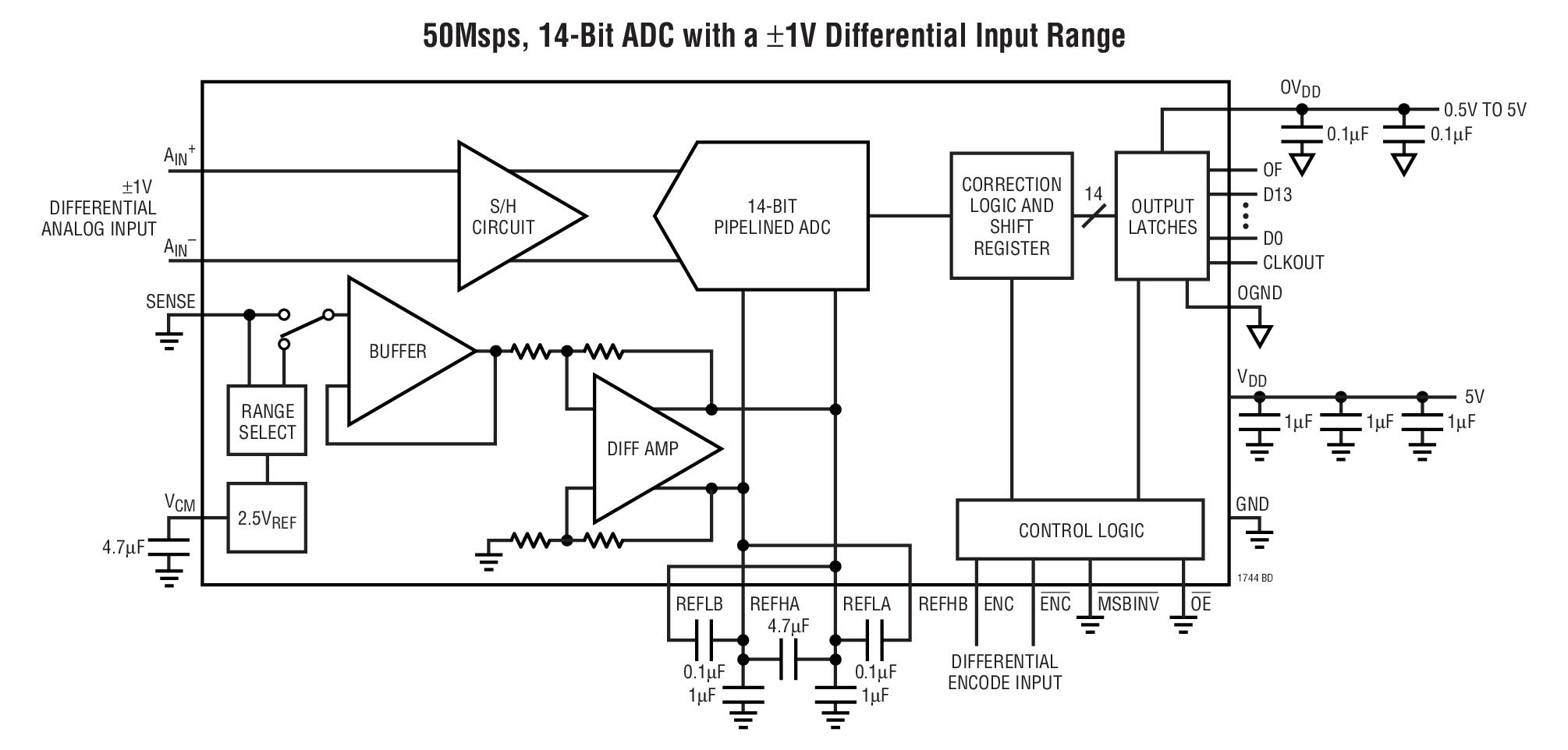

LTC1744、14 位、50Msps ADC 的典型應用。 LTC1744 是一款 50Msps、采樣 14 位 A/D 轉換器，專為數字化高頻、寬動態范圍信號而設計。 1V 和 1.6V 引腳可選輸入范圍以及電阻器可編程模式使 LTC1744 輸入范圍能夠針對各種應用進行優化

說明

Typical Application for LTC1744, 14-Bit, 50-Msps ADC. The LTC1744 is a 50Msps, sampling 14-bit A/D converter designed for digitizing high frequency, wide dynamic range signals. Pin selectable input ranges of 1V and 1.6V along with a resistor programmable mode allow the LTC1744 input range to be optimized for a wide variety of applications

主要特色

ADC Resolution

14 Bit
ADC Sampling Rate

50M SPS

相關文檔

1744f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1744IFW#PBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 50Msps 14-bit Parallel 48-Pin TSSOP Tube	點擊下載
LTC1744IFW#TRPBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 50Msps 14-bit Parallel 48-Pin TSSOP T/R	點擊下載
LTC1744CFW#PBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 50Msps 14-bit Parallel 48-Pin TSSOP Tube	點擊下載
LTC1744CFW#TRPBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 50Msps 14-bit Parallel 48-Pin TSSOP T/R	點擊下載
