LTC2268-14 的典型應用 - 14 位、125Msps 低功耗雙通道 ADC

使用 Analog Devices 的 LTC2268 的參考設計

設計簡介

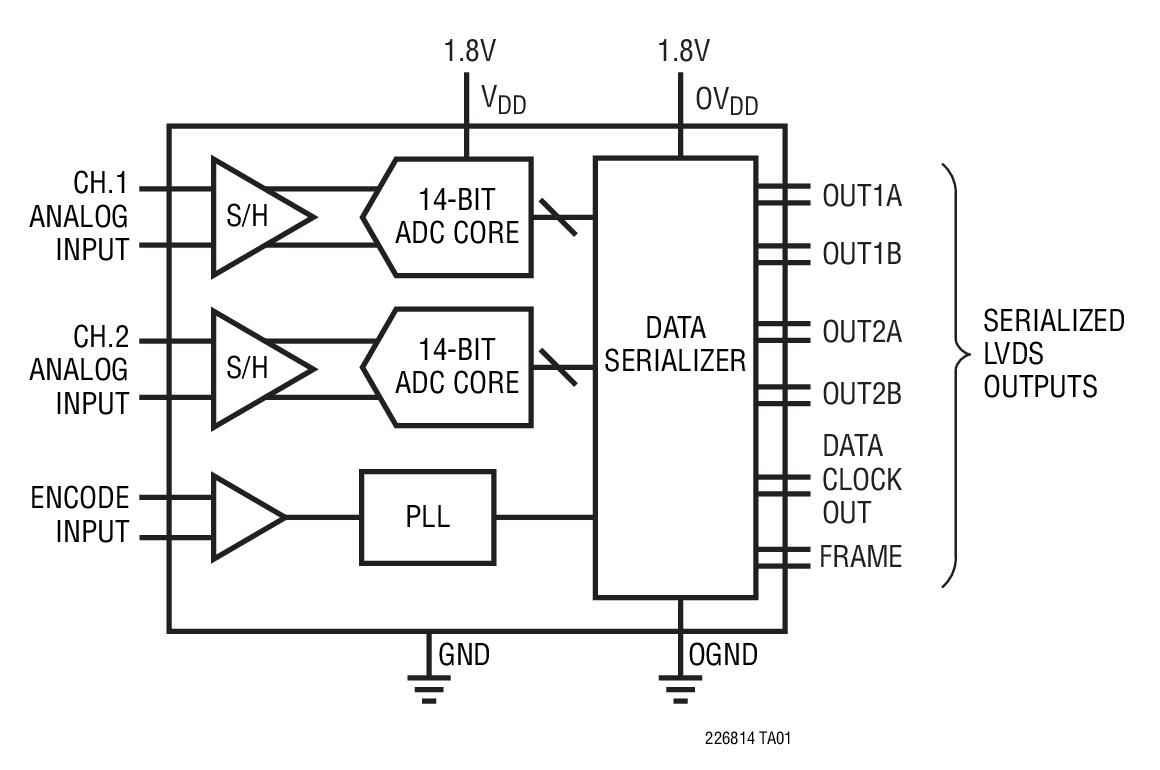

LTC2268-14 - 14 位、125Msps 低功耗雙通道 ADC 的典型應用。 LTC2268-14/LTC2267-14/LTC2266-14 是 2 通道、同步采樣 14 位 A/D 轉換器，專為數字化高頻、寬動態范圍信號而設計

Typical Application for LTC2268-14 - 14-Bit, 125Msps Low Power Dual ADCs. The LTC2268-14/LTC2267-14/LTC2266-14 are 2-channel, simultaneous sampling 14-bit A/D converters designed for digitizing high frequency, wide dynamic range signals

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC2268CUJ-14#TRPBF	Analog to Digital Converters - ADCs	2-Channel Dual ADC Pipelined 125Msps 14-bit Serial Automotive 40-Pin QFN EP T/R	點擊下載
LTC2268IUJ-12#TRPBF	Analog to Digital Converters - ADCs	2-Channel Dual ADC Pipelined 125Msps 12-bit Serial 40-Pin QFN EP T/R	點擊下載
LTC2268IUJ-14#TRPBF	Analog to Digital Converters - ADCs	2-Channel Dual ADC Pipelined 125Msps 14-bit Serial Automotive 40-Pin QFN EP T/R	點擊下載
LTC2268IUJ-12#PBF	Analog to Digital Converters - ADCs	2-Channel Dual ADC Pipelined 125Msps 12-bit Serial 40-Pin QFN EP Tube	點擊下載
LTC2268CUJ-14#PBF	Analog to Digital Converters - ADCs	2-Channel Dual ADC Pipelined 125Msps 14-bit Serial Automotive 40-Pin QFN EP Tube	點擊下載
LTC2268CUJ-12#TRPBF	Analog to Digital Converters - ADCs	2-Channel Dual ADC Pipelined 125Msps 12-bit Serial 40-Pin QFN EP T/R	點擊下載
LTC2268CUJ-12#PBF	Analog to Digital Converters - ADCs	2-Channel Dual ADC Pipelined 125Msps 12-bit Serial 40-Pin QFN EP Tube	點擊下載
LTC2268IUJ-14#PBF	Analog to Digital Converters - ADCs	2-Channel Dual ADC Pipelined 125Msps 14-bit Serial Automotive 40-Pin QFN EP Tube	點擊下載
