LTC1754 的典型應用 - 具有 SOT-23 關斷功能的微功率、穩壓 3.3V/5V 電荷泵

使用 Analog Devices 的 LTC1754 的參考設計

設計簡介

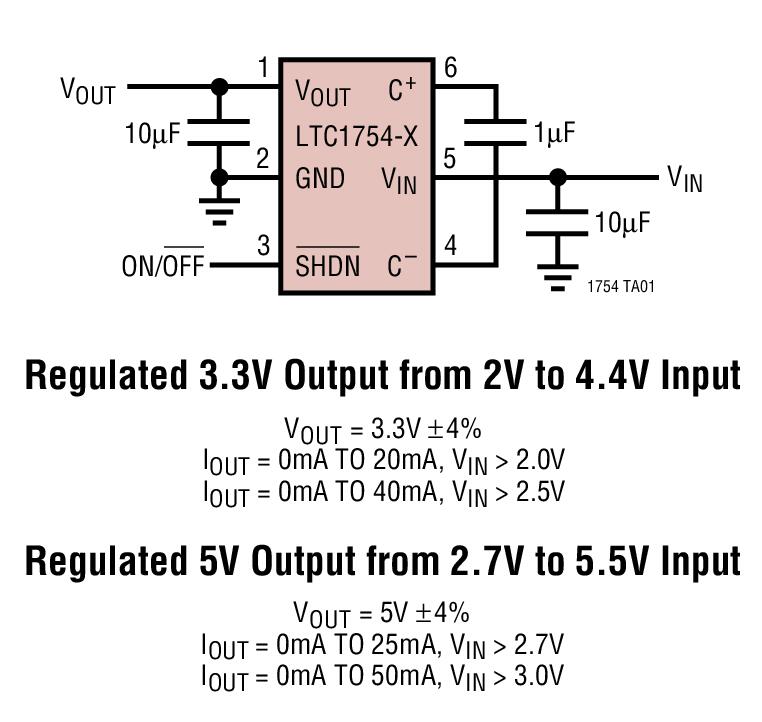

LTC1754 的典型應用 - 采用 SOT-23 封裝的具有關斷功能的微功耗穩壓 3.3V/5V 電荷泵。 LTC1754 是一款微功率電荷泵 DC/DC 轉換器，可產生穩壓輸出

Typical Application for LTC1754 - Micro-power, Regulated 3.3V/5V Charge Pump with shut-down in SOT-23. The LTC1754 is a micropower charge pump DC/DC converter that produces a regulated output

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1754ES6-3.3	Charge Pump	Charge Pump STPUP 3.3V 40mA 6-Pin TSOT-23	點擊下載
LTC1754ES6-5#TRM	Charge Pump	Charge Pump STPUP 5V 50mA 6-Pin TSOT-23 T/R	點擊下載
LTC1754ES6-5#TRMPBF	Charge Pump	Charge Pump STPUP 5V 50mA 6-Pin TSOT-23 T/R	點擊下載
LTC1754ES6-5#TR	Charge Pump	Charge Pump STPUP 5V 50mA 6-Pin TSOT-23 T/R	點擊下載
LTC1754ES6-3.3#TRMPBF	Charge Pump	Charge Pump STPUP 3.3V 40mA 6-Pin TSOT-23 T/R	點擊下載
LTC1754ES6-3.3#PBF	Charge Pump	Charge Pump STPUP 3.3V 40mA 6-Pin TSOT-23 T/R	點擊下載
LTC1754ES6-5	Charge Pump	Charge Pump STPUP 5V 50mA 6-Pin TSOT-23	點擊下載
LTC1754ES6-3.3#TRPBF	Charge Pump	Charge Pump STPUP 3.3V 40mA 6-Pin TSOT-23 T/R	點擊下載
LTC1754ES6-5#TRMPBF (CUT REEL)	Charge Pump	Charge Pump STPUP 5V 50mA 6-Pin TSOT-23 T/R	點擊下載
LTC1754ES6-5#TRPBF	Charge Pump	Charge Pump STPUP 5V 50mA 6-Pin TSOT-23 T/R	點擊下載
LTC1754ES6-3.3#TR	Charge Pump	Charge Pump STPUP 3.3V 40mA 6-Pin TSOT-23 T/R	點擊下載
