LT1940 的典型應用 - 雙路單片式 1.4A、1.1MHz 降壓型開關穩壓器

使用 Analog Devices 的 LT1940 的參考設計

設計簡介

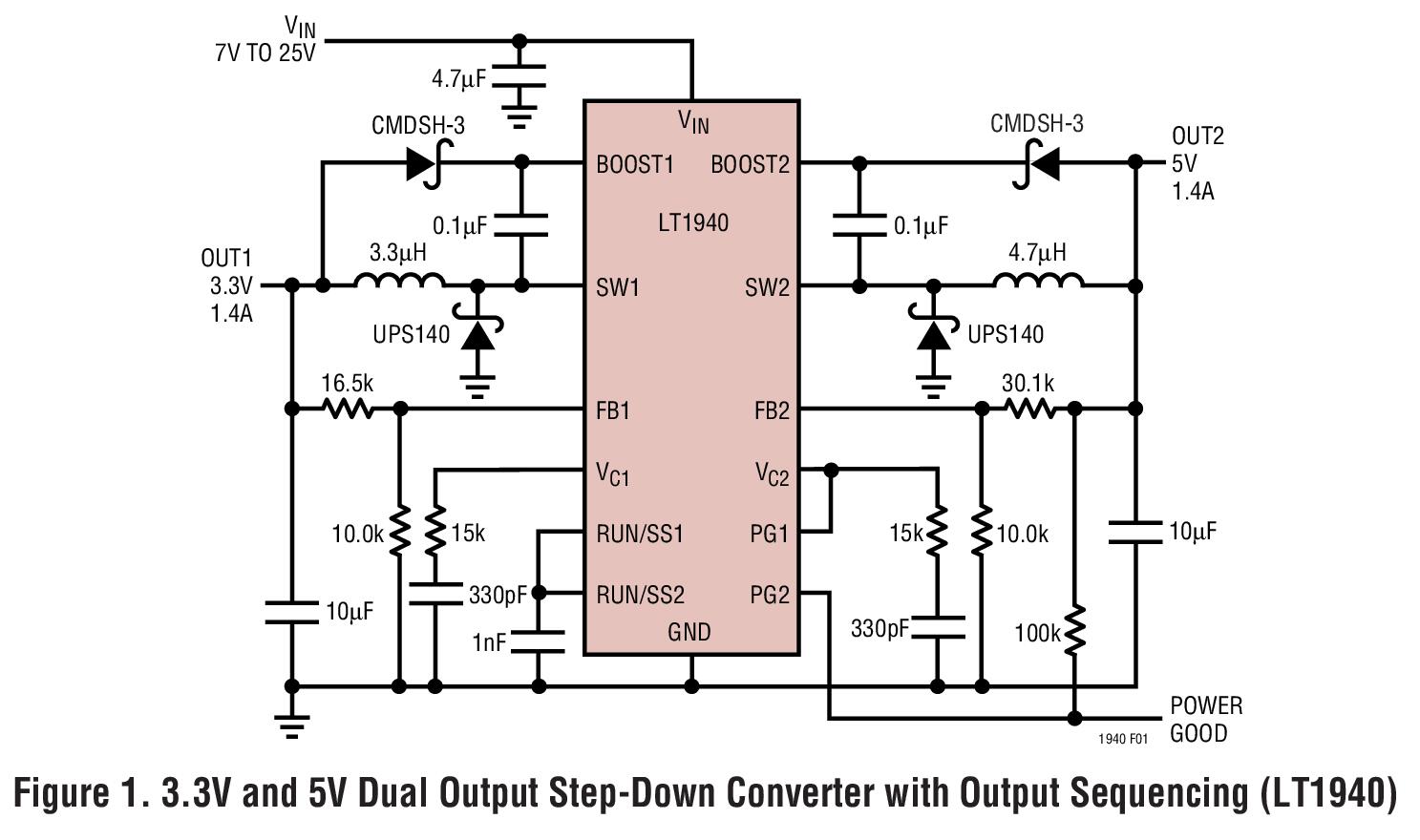

LT1940 的典型應用 - 雙路單片 1.4A、1.1MHz 降壓型開關穩壓器。 LT1940 是一款具有內部 2A 電源開關的雙電流模式 PWM 降壓 DC/DC 轉換器

說明

Typical Application for LT1940 - Dual Monolithic 1.4A, 1.1MHz Step-Down Switching Regulator. The LT1940 is a dual current mode PWM step-down DC/DC converter with internal 2A power switches

主要特色

Conversion Type

DC to DC
Input Voltage

7 to 25 V
Topology

Buck

參考設計下載

TSSOP16-FE-BA CAD/Foot Print

相關文檔

1940fa
