LTC2209、16 位、160Msps 模數轉換器的典型應用

使用 Analog Devices 的 LTC2209 的參考設計

設計簡介

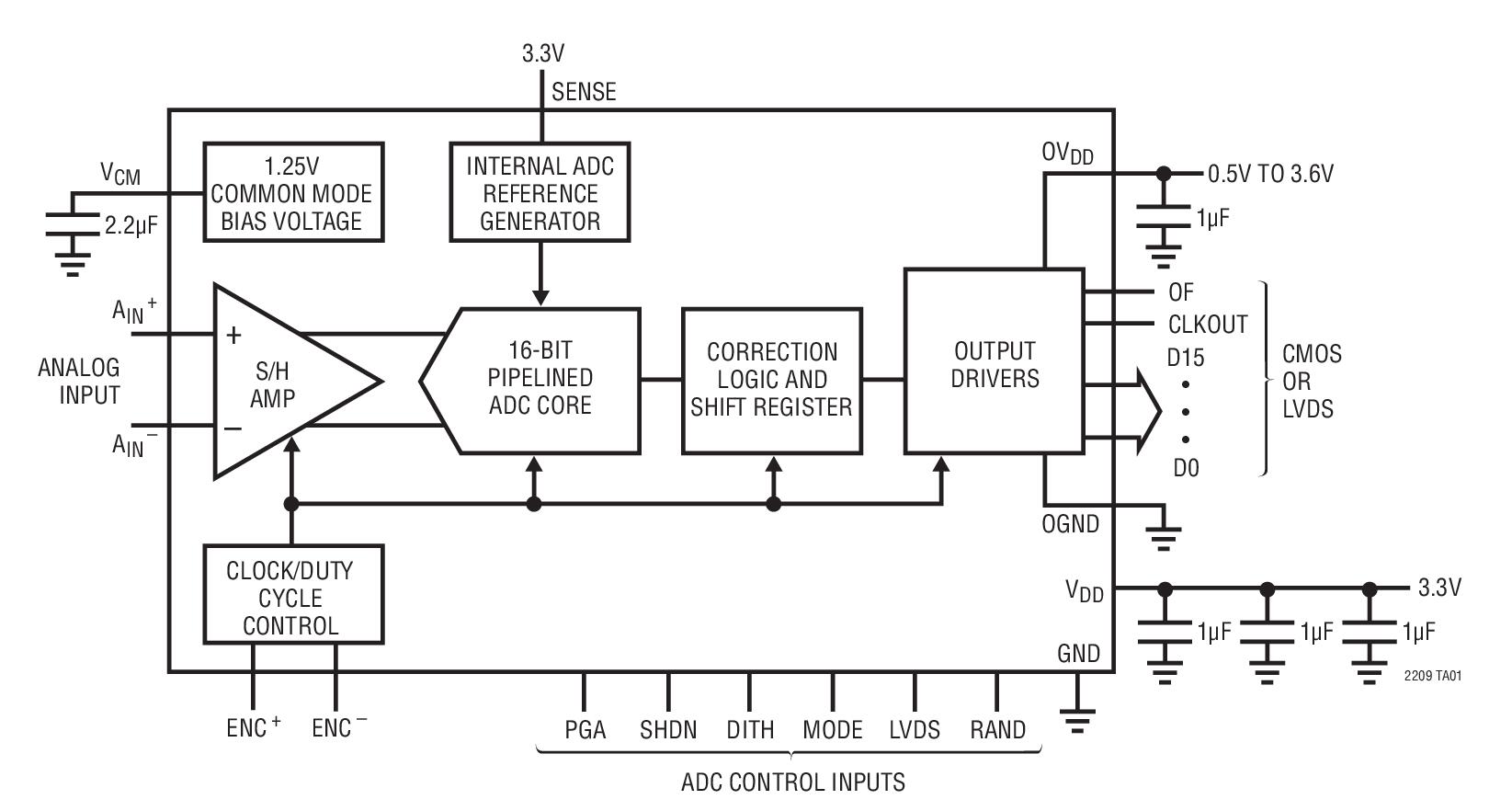

LTC2209、16 位、160Msps ADC 的典型應用。 LTC2209 是一款 160Msps 16 位 A/D 轉換器，專為數字化輸入頻率高達 700MHz 的高頻、寬動態范圍信號而設計。 ADC 的輸入范圍可通過 PGA 前端進行優化

Typical Application for LTC2209, 16-Bit, 160-Msps ADC. The LTC2209 is a 160Msps 16-bit A/D converter designed for digitizing high frequency, wide dynamic range signals with input frequencies up to 700MHz. The input range of the ADC can be optimized with the PGA front end

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC2209IUP#PBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 160Msps 16-bit Parallel/LVDS Automotive 64-Pin QFN EP Tube	點擊下載
LTC2209IUP#3CDPBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 160Msps 16-bit Parallel/LVDS Automotive 64-Pin QFN EP	點擊下載
LTC2209IUP#TRPBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 160Msps 16-bit Parallel/LVDS Automotive 64-Pin QFN EP T/R	點擊下載
LTC2209CUP#TRPBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 160Msps 16-bit Parallel/LVDS Automotive 64-Pin QFN EP T/R	點擊下載
LTC2209IUP#3BCPBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 160Msps 16-bit Parallel/LVDS Automotive 64-Pin QFN EP Tube	點擊下載
LTC2209CUP#PBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 160Msps 16-bit Parallel/LVDS Automotive 64-Pin QFN EP Tube	點擊下載
