LTC5542 1.6GHz 至 2.7GHz 高動態范圍下變頻混頻器的典型應用

使用 Analog Devices 的 LTC5542 的參考設計

設計簡介

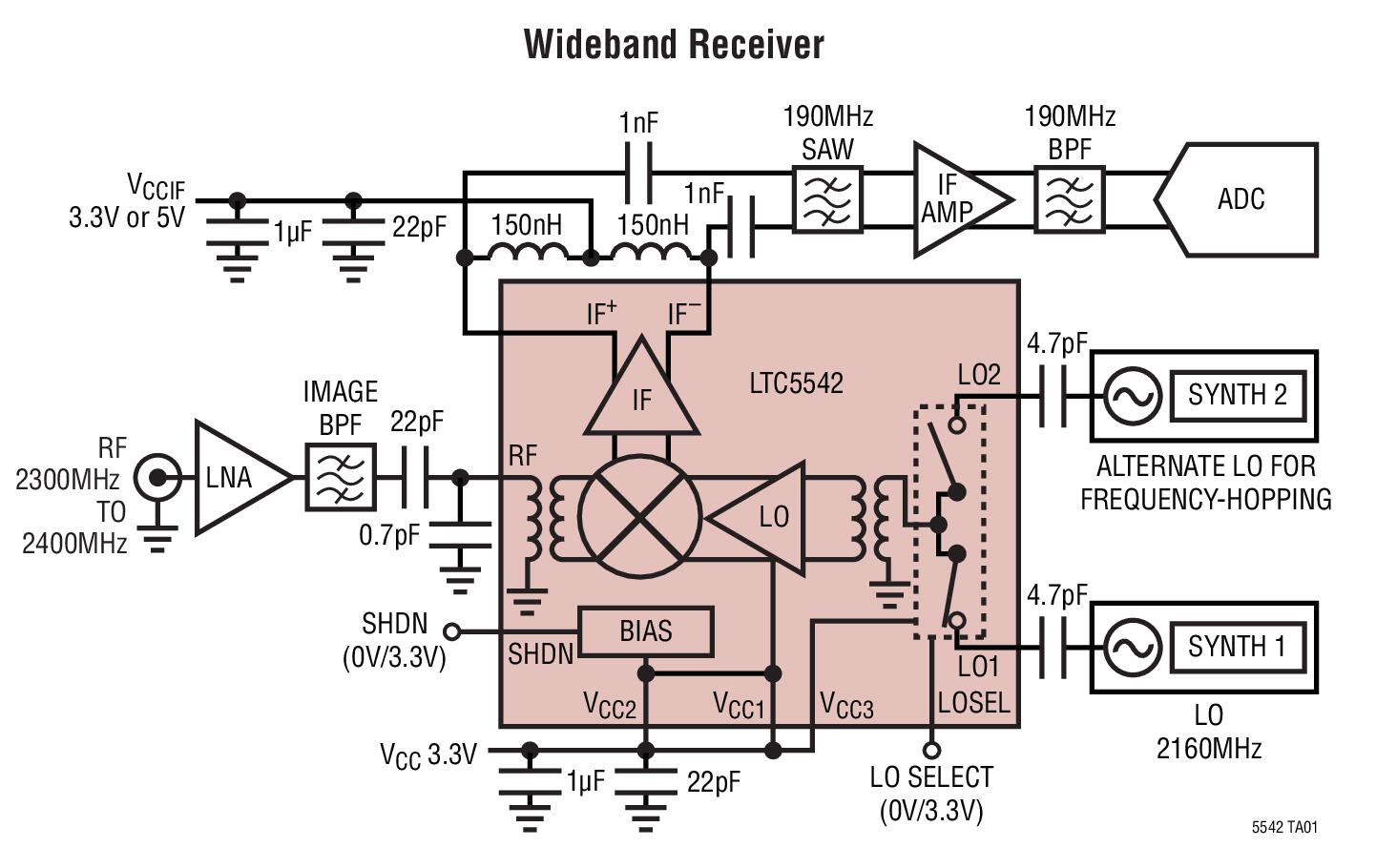

LTC5542 的典型應用是覆蓋 600MHz 至 4GHz 頻率范圍的高動態范圍、高增益、無源下變頻混頻器系列的一部分。 LTC5542 針對 1.6GHz 至 2.7GHz RF 應用進行了優化。 LO 頻率必須落在 1.7GHz 至 2.5GHz 范圍內才能獲得最佳性能。典型應用是具有 2.3GHz 至 2.7GHz RF 輸入和低側 LO 的 LTE 或 WiMAX 接收器

說明

Typical Application for LTC5542 is part of a family of high dynamic range, high gain, passive Down-Converting mixers covering the 600MHz to 4GHz frequency range. The LTC5542 is optimized for 1.6GHz to 2.7GHz RF applications. The LO frequency must fall within the 1.7GHz to 2.5GHz range for optimum performance. A typical application is a LTE or WiMAX receiver with a 2.3GHz to 2.7GHz RF input and low-side LO

相關文檔

downloaddocument

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC5542IUH#PBF	Up-Down Converters and Mixers	Up/Down Conv Mixer 3.3V 2.7GHz 20-Pin QFN EP Tube	點擊下載
LTC5542IUH#TRPBF	Up-Down Converters and Mixers	Up/Down Conv Mixer 3.3V 2.7GHz 20-Pin QFN EP T/R	點擊下載
