LTC3631EDD 演示板、高效率、高電壓 100mA 同步降壓轉換器

使用 Analog Devices 的 LTC3631EDD 的參考設計

設計簡介

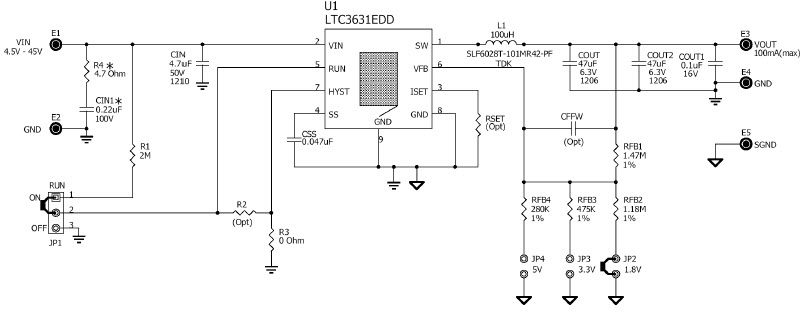

演示電路 1499A 是一款高效降壓 DC/DC 轉換器，采用 LTC3631，具有內部高側和同步電源開關，僅消耗 12A 靜態電流。它具有 4.5V 至 45V 的寬輸入范圍和內部過壓監視器，能夠通過 60V 浪涌保護器件

說明

Demonstration circuit 1499A is a high efficiency step-down DC/DC converter featuring LTC3631 with internal high side and synchronous power switches that draws only 12A quiescent current. It has a wide 4.5V to 45V input range and internal over voltage monitor capable of protecting the part through 60V surges

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 45 V
Output Voltage

3.3|5 V
Output Current

0.1 A
Topology

Buck

相關文檔

dc1499a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3631EDD-5#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4.5V to 45V Synchronous Step Down Single-Out 5V 0.1A Automotive 8-Pin DFN EP Tube	點擊下載
LTC3631EDD#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4.5V to 45V Synchronous Step Down Single-Out 0.8V to 45V 0.1A Automotive 8-Pin DFN EP T/R	點擊下載
LTC3631EDD-3.3#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4.5V to 45V Synchronous Step Down Single-Out 3.3V 0.1A Automotive 8-Pin DFN EP T/R	點擊下載
LTC3631EDD-3.3#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4.5V to 45V Synchronous Step Down Single-Out 3.3V 0.1A Automotive 8-Pin DFN EP Tube	點擊下載
LTC3631EDD#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4.5V to 45V Synchronous Step Down Single-Out 0.8V to 45V 0.1A Automotive 8-Pin DFN EP Tube	點擊下載
LTC3631EDD-5#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4.5V to 45V Synchronous Step Down Single-Out 5V 0.1A Automotive 8-Pin DFN EP T/R	點擊下載
