LT1461 的典型應用 - 微功率精密低壓差系列電壓基準系列

使用 Analog Devices 的 LT1461 的參考設計

設計簡介

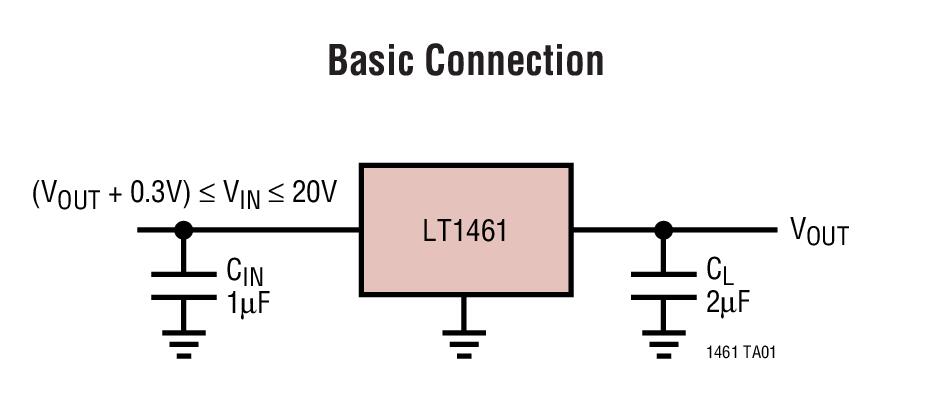

LT1461 的典型應用是低壓差微功率帶隙基準系列，它將非常高的準確度和低漂移與低電源電流和高輸出驅動結合在一起

說明

Typical Application for the LT1461 is a family of low dropout micropower bandgap references that combine very high accuracy and low drift with low supply current and high output drive

參考設計下載

S8 CAD/Foot Print

相關文檔

37436581971540952downloaddocument

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1461DHS8-5#TR	Voltage References	V-Ref Precision 5V 50mA 8-Pin SOIC N T/R	點擊下載
LT1461ACS8-2.5#TRPBF	Voltage References	V-Ref Precision 2.5V 50mA 8-Pin SOIC N T/R	點擊下載
LT1461CCS8-3.3#PBF	Voltage References	V-Ref Precision 3.3V 50mA 8-Pin SOIC N Tube	點擊下載
LT1461CCS8-2.5#TRPBF	Voltage References	V-Ref Precision 2.5V 50mA 8-Pin SOIC N T/R	點擊下載
LT1461DHS8-4#PBF	Voltage References	V-Ref Precision 4.096V 50mA Automotive 8-Pin SOIC N Tube	點擊下載
LT1461CCS8-5	Voltage References	V-Ref Precision 5V 50mA 8-Pin SOIC N	點擊下載
LT1461AIS8-3#PBF	Voltage References	V-Ref Precision 3V 50mA Automotive 8-Pin SOIC N Tube	點擊下載
LT1461CIS8-5#PBF	Voltage References	V-Ref Precision 5V 50mA Automotive 8-Pin SOIC N Tube	點擊下載
LT1461DHS8-3#TRPBF	Voltage References	V-Ref Precision 3V 50mA Automotive 8-Pin SOIC N T/R	點擊下載
LT1461AIS8-3#TRPBF	Voltage References	V-Ref Precision 3V 50mA Automotive 8-Pin SOIC N T/R	點擊下載
LT1461DHS8-3.3#TRPBF	Voltage References	V-Ref Precision 3.3V 50mA Automotive 8-Pin SOIC N T/R	點擊下載
LT1461BCS8-4	Voltage References	V-Ref Precision 4.096V 50mA 8-Pin SOIC N	點擊下載
