EV-ADF5355SD1Z，用于評估 ADF5355 鎖相環頻率合成器的評估板

使用 Analog Devices 的 ADF5355BCPZ 的參考設計

設計簡介

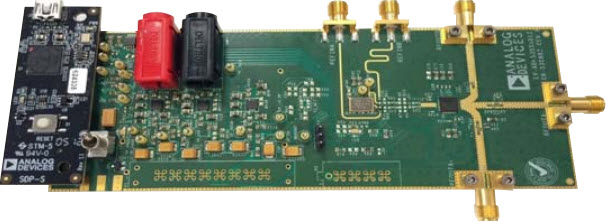

EV-ADF5355SD1Z 評估板可評估具有用于鎖相環 (PLL) 的集成 VCO 的 ADF5355 頻率合成器的性能。該評估板包含帶有集成 VCO 的 ADF5355 合成器、差分 122.88 MHz 參考 TCXO、環路濾波器、USB 接口、電源連接器和超小型 A 版 (SMA) 連接器。隨附 USB 電纜，用于將開發板連接到 PC USB 端口

說明

EV-ADF5355SD1Z, Evaluation Board evaluates the performance of the ADF5355 frequency synthesizer with integrated VCO for phase-locked loops (PLLs). The evaluation board contains the ADF5355 synthesizer with integrated VCO, a differential 122.88 MHz reference TCXO, a loop filter, a USB interface, power supply connectors and sub-miniature Version A (SMA) connectors. A USB cable is included to connect the board to a PC USB port

主要特色

Output Frequency

122.88 MHz

相關文檔

utf-8ev-adf5355sd1z_ug-802

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADM7150ACPZ-5.0-R7	Linear Regulators	LDO Regulator Pos 5V 0.8A 8-Pin LFCSP EP T/R	點擊下載
ADM7150ACPZ-3.3-R7	Linear Regulators	LDO Regulator Pos 3.3V 0.8A 8-Pin LFCSP EP T/R	點擊下載
24LC32A-I/MS	EEPROM	EEPROM Serial-2Wire 32K-bit 4K x 8 3.3V/5V 8-Pin MSOP Tube	點擊下載
ADF5355BCPZ-RL7	Clock Generators and Synthesizers	Clock Generator 10MHz to 500MHz-IN 14000MHz-OUT 32-Pin LFCSP EP T/R	點擊下載
ADF5355BCPZ	Clock Generators and Synthesizers	Clock Generator 10MHz to 500MHz-IN 14000MHz-OUT 32-Pin LFCSP EP Tray	點擊下載
