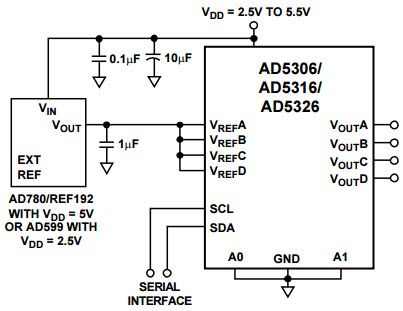

AD5326 四路電壓輸出、12 位數模轉換器的典型應用

使用 Analog Devices 的 AD5326ARUZ 的參考設計

設計簡介

AD5326 四路電壓輸出、12 位 DAC，采用 16 引線 TSSOP 封裝，采用 2.5V 至 5.5V 單電源供電，3V 時功耗 500uA

Typical Application for AD5326 Quad Voltage Output, 12-Bit DAC in 16-lead TSSOP packages that operates from a single 2.5V to 5.5V supply, consuming 500uA at 3V

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AD5326BRUZ	Digital to Analog Converters - DACs	DAC 4-CH Resistor-String 12-bit 16-Pin TSSOP Tube	點擊下載
AD5326ARUZ	Digital to Analog Converters - DACs	DAC 4-CH Resistor-String 12-bit 16-Pin TSSOP Tube	點擊下載
