DC2392A，用于 LTC7860 高壓開關浪涌抑制器的演示板

使用 Analog Devices 的 LTC7860EMSE#PBF 的參考設計

設計簡介

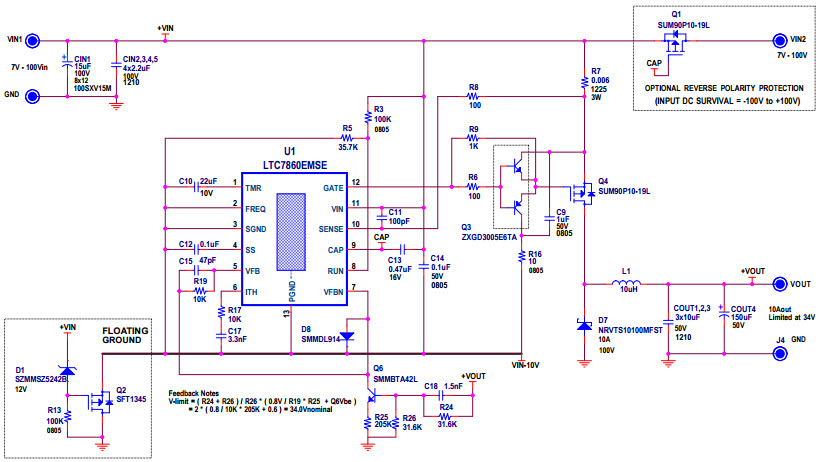

DC2392A，適用于 LTC7860EMSE 開關浪涌抑制器的演示板，7V = VIN = 100V、7V = VOUT = 35V @ 10A。演示電路 2392A 是一款采用 LTC7860 的高效開關浪涌抑制器。該板的工作輸入范圍為 7V 至 100V，并以 0A 至 10A 電流提供 7V 至 34V 輸出。其輸出受到電流限制。軟啟動功能可控制啟動時的輸出電壓轉換速率，從而減少電流浪涌和電壓過沖。該演示板包括可選的反極性保護 MOSFET，并可選擇輸入濾波器和二極管來衰減尖峰。對于低于 12V 的輸出電壓下限，有一個可選的反饋電路

說明

DC2392A, Demo Board for LTC7860EMSE Switching Surge Stopper with 7V = VIN = 100V, 7V = VOUT = 35V @ 10A. The Demonstration circuit 2392A is a high efficiency switching surge stopper featuring the LTC7860. The board operates from an input range of 7V to 100V, and provides a 7V to 34V output at 0A to 10A. Its output is current limited. A soft-start feature controls output voltage slew rate at startup, reducing current surge and voltage overshoot. The demonstration board includes an optional reverse polarity protection MOSFET and has options for an input filter and diode to attenuate spikes. for a lower output voltage limit of less than 12V, there is an optional feedback circuit

主要特色

Conversion Type

DC to DC
Input Voltage

7 to 100 V
Output Voltage

7 to 35 V
Output Current

10 A

參考設計下載

相關文檔

22dc2392af

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ZXGD3005E6TA	Gate and Power Drivers	Driver 10A 1-OUT High Speed Non-Inv 6-Pin SOT-26 T/R	點擊下載
LTC7860EMSE#PBF	Specialized Power ICs and Modules	Surge Stopper Automotive 12-Pin MSOP EP Tube	點擊下載
