LT3837EFE 演示板，9V -36V 輸入至 3.3V，10A 同步。反激式轉換器

使用 Analog Devices 的 LT3837EFE 的參考設計

設計簡介

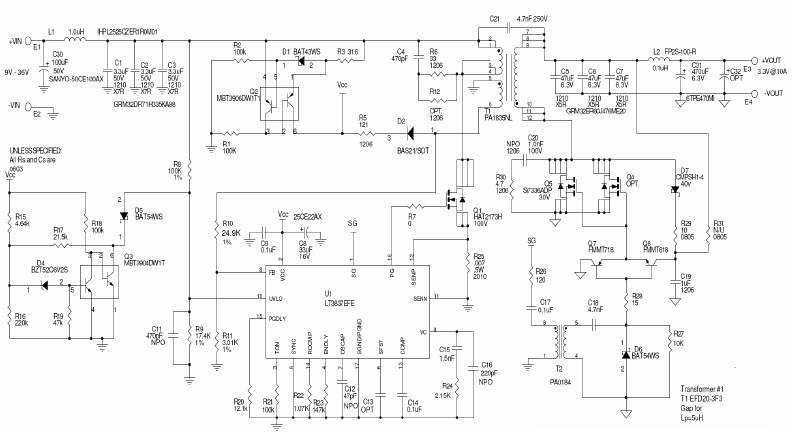

演示電路 DC1038A-A 是一款 33 瓦隔離反激式轉換器，具有同步整流和初級側調節功能，采用 LT3837。它的工作頻率為 200kHz，可在 9 至 36V 的輸入電壓范圍內產生穩定的 3.3V、10A 輸出

Demonstration circuit DC1038A-A is a 33 Watt Isolated Flyback Converter with Synchronous Rectification and Primary-Side Regulation featuring the LT3837. It operates at 200kHz and produces a regulated 3.3V, 10A output from an input voltage range of 9 to 36V

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3837EFE#TRPBF	PWM and Resonant Controllers	Current Mode PWM Controller 50kHz to 250kHz 16-Pin TSSOP EP T/R	點擊下載
LT3837EFE	PWM and Resonant Controllers	Current Mode PWM Controller 50kHz to 250kHz 16-Pin TSSOP EP	點擊下載
LT3837EFE#PBF	PWM and Resonant Controllers	Current Mode PWM Controller 50kHz to 250kHz 16-Pin TSSOP EP Tube	點擊下載
