DC2100B-C，用于使用 LTC3300-1 和 LTC6804-2 電池管理的雙向電池平衡器的演示板

使用 Analog Devices 的 LTC3300ILXE-1#PBF 的參考設計

設計簡介

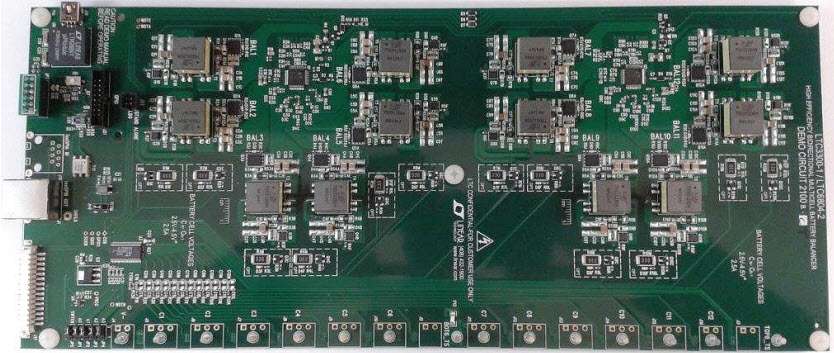

DC2100B-C，使用 LTC3300-1 和 LTC6804-2 電池管理的雙向電池平衡器演示板。演示電路 DC2100B-C 是一款可堆疊、雙向電池平衡器從板，使用 LTC6804-2 和 LTC3300-1 IC 來實現多達 12 節鋰離子電池的主動平衡。需要 DC2100A-C 才能正常運行

說明

DC2100B-C, Demo Board for Bidirectional Cell Balancer Using the LTC3300-1 and the LTC6804-2 Battery Management. The Demonstration Circuit DC2100B-C is a stackable, bidirectional cell balancer slave board using the LTC6804-2 and the LTC3300-1 ICs to achieve active balancing of up to 12 Li-Ion cells. It requires the DC2100A-C for proper operation

主要特色

Battery Type

Lithium-Ion
Input Voltage

3.2 to 4.5|2.5 to 4.5 V
Number of Battery Cells

12

參考設計下載

相關文檔

18598857654619646831

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1761ES53.3#PBFRYSMITR	Linear Regulators	LDO Regulator Pos 3.3V 0.1A Automotive 5-Pin TSOT-23	點擊下載
LTM2884CY#PBF	USB Transceivers	USB Transceiver 1TR 12Mbps Automotive 44-Pin BGA Tray	點擊下載
LTC6804IG-2#PBF	Battery Management ICs	Battery Monitoring 5.6V Automotive 48-Pin SSOP Tube	點擊下載
LT1761ES5-3.3#PBF	Linear Regulators	LDO Regulator Pos 3.3V 0.1A Automotive 5-Pin TSOT-23	點擊下載
24AA64T-I/OT	EEPROM	EEPROM Serial-2Wire 64K-bit 8K x 8 1.8V/2.5V/3.3V/5V 5-Pin SOT-23 T/R	點擊下載
LTC1380CGN#PBF	Analog Switch Multiplexers	Analog Multiplexer Single 8:1 16-Pin SSOP N Tube	點擊下載
LTC6820IMS#PBF	Communication Misc	Isolated Communications Interface 3.3V/5V Automotive 16-Pin MSOP Tube	點擊下載
PIC18F47J53-I/ML	Microcontrollers	MCU 8-bit PIC RISC 128KB Flash 2.5V/3.3V Automotive 44-Pin QFN EP Tube	點擊下載
ECS-120-20-3X-TR	Crystals	Crystal 12MHz ±30ppm (Tol) ±50ppm (Stability) 20pF FUND 60Ohm 2-Pin HC-49/USX SMD T/R	點擊下載
LTC3300ILXE-1#PBF	Battery Management ICs	Battery Balancer Li-Ion/Li-FePO4 10000mA Automotive 48-Pin LQFP EP Tray	點擊下載
