DC2266A，用于 LTC2107 + LTC6409 16 位、210Msps ADC 和驅動器組合板、DC-100MHz 輸入、DDR LVDS 輸出的演示板

使用 Analog Devices 的 LTC2107IUK#PBF 的參考設計

設計簡介

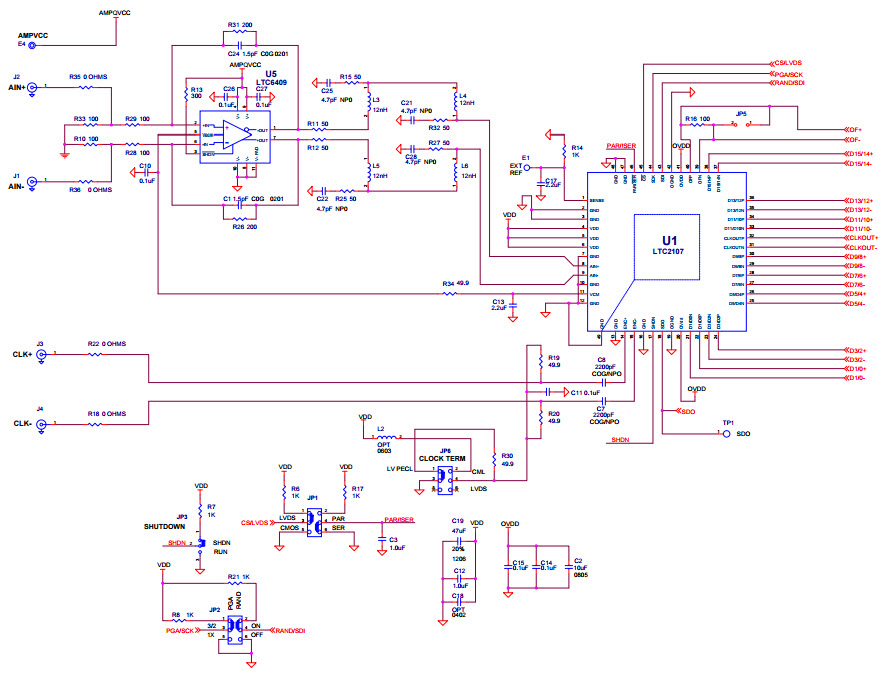

DC2266A，用于 LTC2107 + LTC6409 16 位、210Msps ADC 和驅動器組合板、DC-100MHz 輸入、DDR LVDS 輸出的演示板。演示電路 2266A 具有 LTC2107、210Msps ADC 和 LTC6409 低噪聲放大器。 DC2266A 支持 LTC2107 DDR LVDS 輸出模式。模擬輸入電路針對 DC 至 100MHz 的模擬輸入頻率進行了優化

說明

DC2266A, Demo Board Using for LTC2107 + LTC6409 16-Bit, 210Msps ADC and Driver Combo Board, DC-100MHz Input, DDR LVDS Outputs. The Demonstration circuit 2266A features the LTC2107, 210Msps ADC and the LTC6409 low noise amplifier. DC2266A supports the LTC2107 DDR LVDS output mode. The circuitry on the analog inputs is optimized for analog input frequencies from DC to 100MHz

主要特色

ADC Resolution

16 Bit
ADC Sampling Rate

210M SPS
Number of Channels

1CH

參考設計下載

相關文檔

3dc2266af

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC6409IUDB#TRMPBF	Special Purpose Amplifiers	SP Amp DIFF AMP Single 5.25V Automotive 10-Pin QFN EP T/R	點擊下載
LT1965EDD-2.5#PBF	Linear Regulators	LDO Regulator Pos 2.5V 1.1A Automotive 8-Pin DFN EP Tube	點擊下載
LT1965EDD-1.8#PBF	Linear Regulators	LDO Regulator Pos 1.8V 1.1A Automotive 8-Pin DFN EP Tube	點擊下載
24LC32A-I/ST	EEPROM	EEPROM Serial-2Wire 32K-bit 4K x 8 3.3V/5V 8-Pin TSSOP Tube	點擊下載
LTC2107IUK#PBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 210Msps 16-bit Parallel Automotive 48-Pin QFN EP Tube	點擊下載
