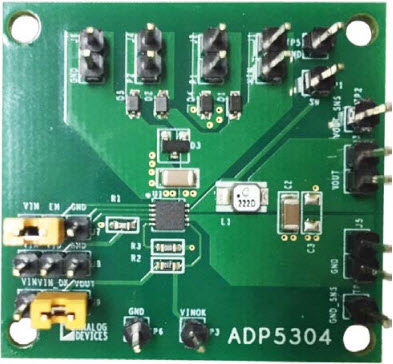

ADP5304-EVALZ，評估 ADP5304 超低降壓穩壓器的評估板

使用 Analog Devices 的 ADP5304ACPZ-1-R7 的參考設計

設計簡介

ADP5304-EVALZ，評估 ADP5304 超低降壓穩壓器的評估板。 ADP5304 是一款超低功耗、同步降壓 DC-DC 穩壓器，采用 10 引腳 LFCSP 封裝。 ADP5304的輸入電壓范圍為2.15V至6.50V，需要最少的外部元件來提供具有集成電源開關、同步整流器和內部補償?shù)母咝式鉀Q方案。具有全橋整流器的 ADP5304 評估板可支持交流和直流電壓電源，并將輸入電壓調節為預設 VINOK 閾值的最大功率點

說明

ADP5304-EVALZ, Evaluation Board Evaluating the ADP5304 Ultra Low Step-Down Regulator. The ADP5304 is an Ultra Low power, synchronous step-down DC to DC regulator in a 10-lead LFCSP package. The ADP5304 runs from input voltages of 2.15V to 6.50V and requires minimal external components to provide a high efficiency solution with an integrated power switch, synchronous rectifier and internal compensation. The ADP5304 evaluation board with full bridge rectifier can support both an ac and dc voltage power source and regulate the input voltage as a maximum power point as the preset VINOK threshold

主要特色

Conversion Type

DC to DC
Input Voltage

2.15 to 6.50 V
Topology

Buck

相關文檔

8adp5304-evalz_ug-882

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADP5304ACPZ-1-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.15V to 6.5V Step Down Single-Out 0.8V to 5V 0.05A 10-Pin LFCSP EP T/R	點擊下載
