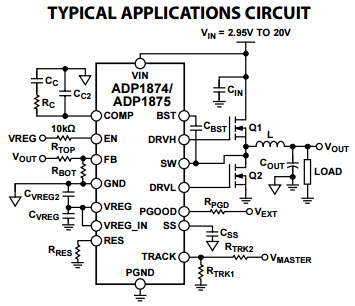

具有恒定導通時間和谷值電流模式的 ADP1875 同??步降壓控制器的典型應用

使用 Analog Devices 的 ADP1875ARQZ 的參考設計

設計簡介

具有恒定導通時間和谷值電流模式的 ADP1875 同??步降壓控制器的典型應用。 ADP1874/ADP1875是多功能電流模式同步降壓控制器。它們通過使用恒定導通時間、偽固定頻率以及可編程電流限制和電流控制方案，提供卓越的瞬態響應、最佳穩定性和電流限制保護。此外，這些器件通過使用谷值電流模式控制架構，在低占空比下提供最佳性能。這使得ADP1874/ADP1875能夠驅動所有N溝道功率級，將輸出電壓調節至低至0.6 V。

說明

Typical Application for ADP1875 Synchronous Buck Controller with Constant On-Time and Valley Current Mode. The ADP1874/ADP1875 are versatile current mode, synchronous step-down controllers. They provide superior transient response, optimal stability, and current-limit protection by using a constant on-time, pseudo fixed frequency with a programmable current limit, current control scheme. In addition, these devices offer optimum performance at low duty cycles by using a valley, current mode control architecture. This allows the ADP1874/ADP1875 to drive all N-channel power stages to regulate output voltages to as low as 0.6 V.

主要特色

Conversion Type

DC to DC
Input Voltage

2.95 to 20 V
Topology

Buck- Synchronous

相關文檔

adp1874_1875

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADP1875ARQZ-0.6-R7	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 16-Pin QSOP T/R	點擊下載
ADP1875ARQZ-0.3-R7	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 16-Pin QSOP T/R	點擊下載
ADP1875ARQZ-1.0-R7	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 16-Pin QSOP T/R	點擊下載
