具有 HART 兼容性的 PLC/DCS 四通道電壓和電流輸入

使用 Analog Devices 的 AD7173-8BCPZ 的參考設計

設計簡介

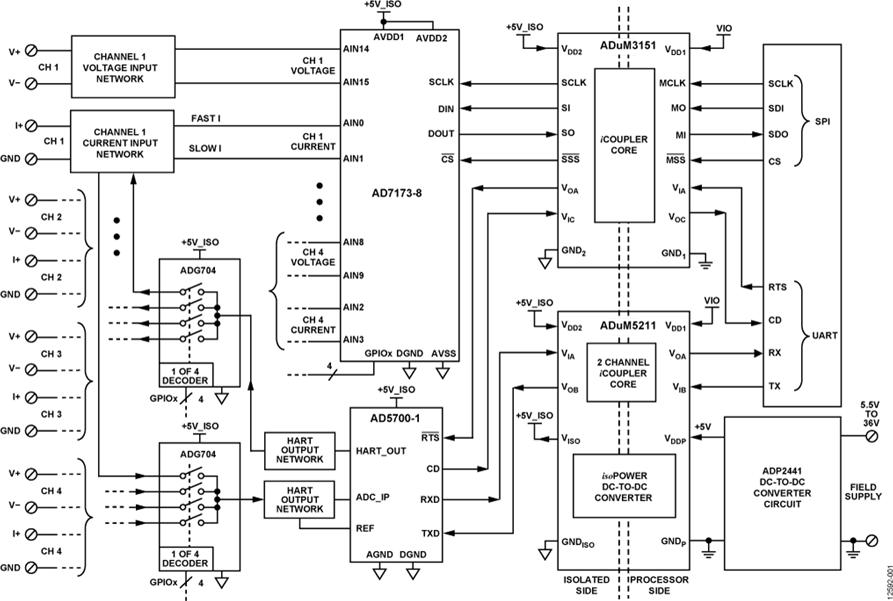

該電路提供完整、完全隔離、高度靈活的四通道模擬輸入系統，適用于需要多個電壓輸入和 HART 兼容的 4 mA 至 20 mA 電流輸入的可編程邏輯控制器 (PLC) 和分布式控制系統 (DCS) 應用

說明

Circuit provides a complete, fully isolated, highly flexible, quad channel analog input system suitable for programmable logic controllers (PLCs) and distributed control system (DCS) applications that require multiple voltage inputs and HART-compatible, 4 mA to 20 mA current inputs

主要特色

ADC Resolution

24 Bit
Number of Channels

4CH

參考設計下載

CN0364 Design & Integration Files

相關文檔

cn0364

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADUM3151BRSZ-RL7	Digital Isolators	Digital Isolator CMOS 7-CH 17MHZ 20-Pin SSOP T/R	點擊下載
ADUM5211BRSZ-RL7	Digital Isolators	Digital Isolator 2-CH 25Mbps 20-Pin SSOP T/R	點擊下載
ADUM5211CRSZ-RL7	Digital Isolators	Digital Isolator 2-CH 100Mbps 20-Pin SSOP T/R	點擊下載
ADUM5211ARSZ	Digital Isolators	Digital Isolator 2-CH 1Mbps 20-Pin SSOP Tube	點擊下載
ADP2441ACPZ-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4.5V to 36V Synchronous Step Down Single-Out 0.6V to 32.4V 1A 12-Pin LFCSP EP T/R	點擊下載
ADUM3151ARSZ	Digital Isolators	Digital Isolator CMOS 7-CH 2Mbps 20-Pin SSOP Tube	點擊下載
ADUM3151BRSZ	Digital Isolators	Digital Isolator CMOS 7-CH 17MHZ 20-Pin SSOP Tube	點擊下載
ADUM5211BRSZ	Digital Isolators	Digital Isolator 2-CH 25Mbps 20-Pin SSOP Tube	點擊下載
AD5700-1ACPZ-RL7	Modem Chip	Modem Chip Single 24-Pin LFCSP EP T/R	點擊下載
ADP2441ACPZ-R2	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4.5V to 36V Synchronous Step Down Single-Out 0.6V to 32.4V 1A 12-Pin LFCSP EP T/R	點擊下載
AD5700-1BCPZ-RL7	Modem Chip	Modem Chip Single 24-Pin LFCSP EP T/R	點擊下載
AD5700-1BCPZ-R5	Modem Chip	Modem Chip Single 24-Pin LFCSP EP T/R	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
